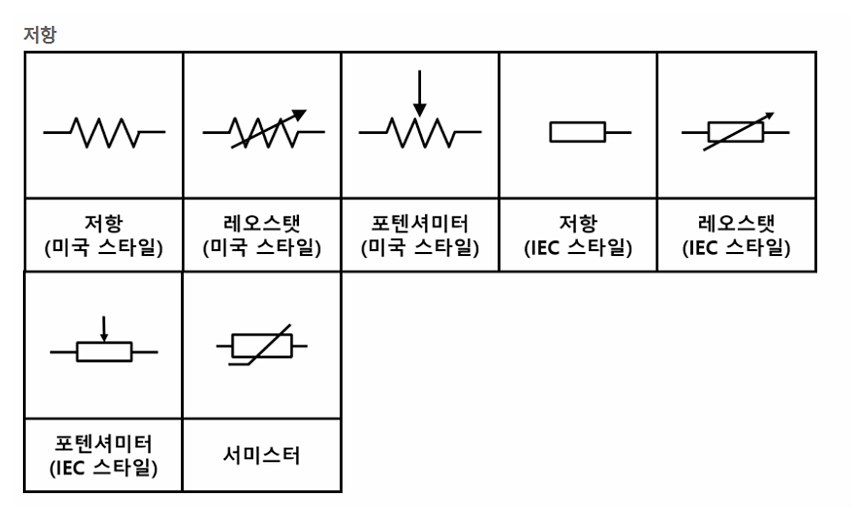

저항 기호

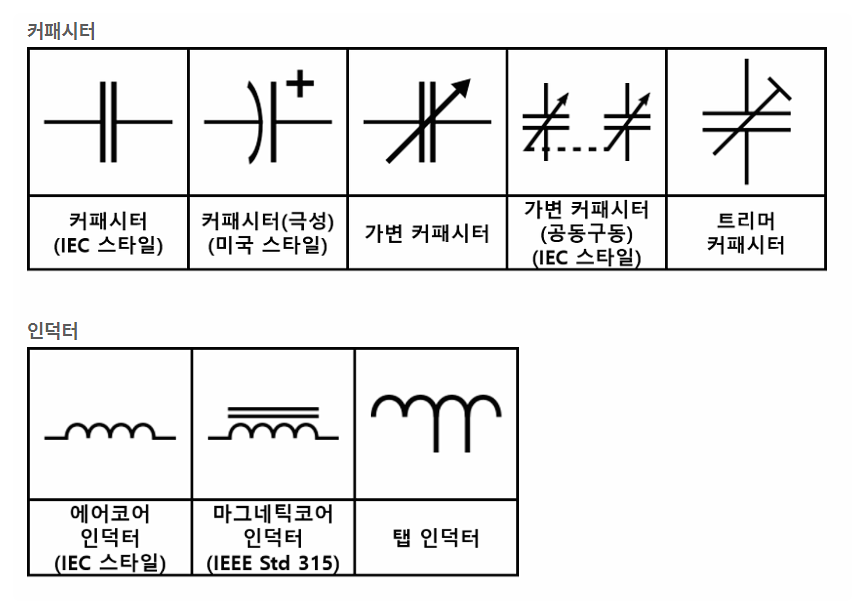

커패시터,인덕터 기호

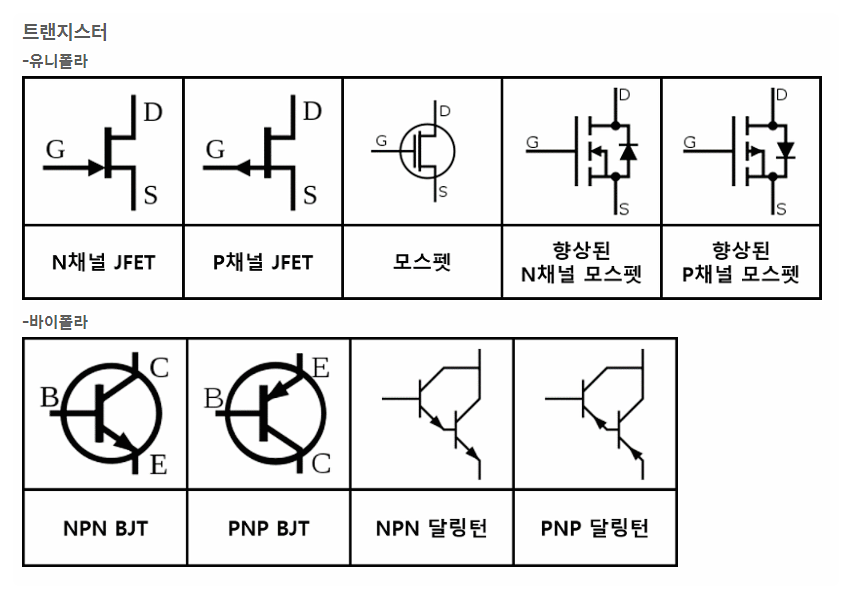

트랜지스터 기호
다이오드 기호
스위치 기호

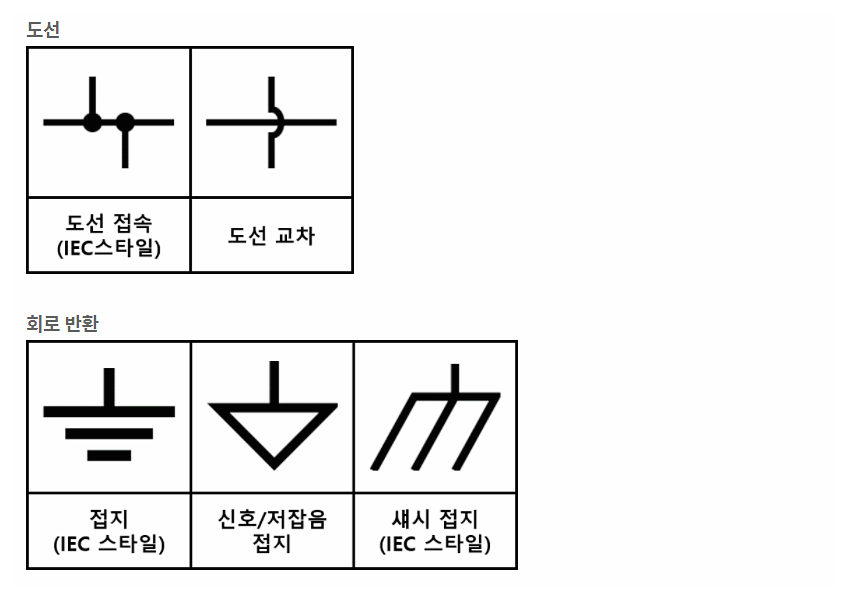

도선, 회로 반환 기호
====================================

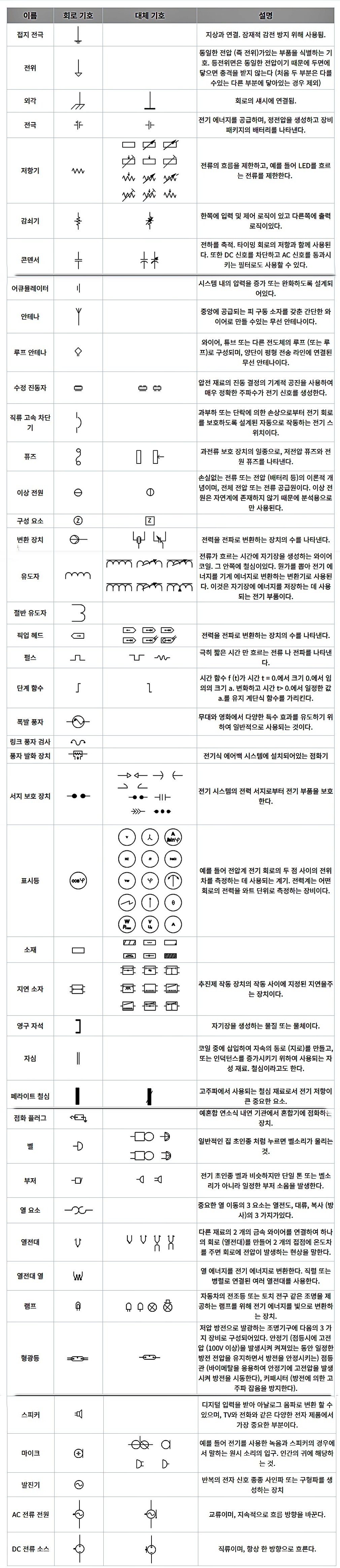

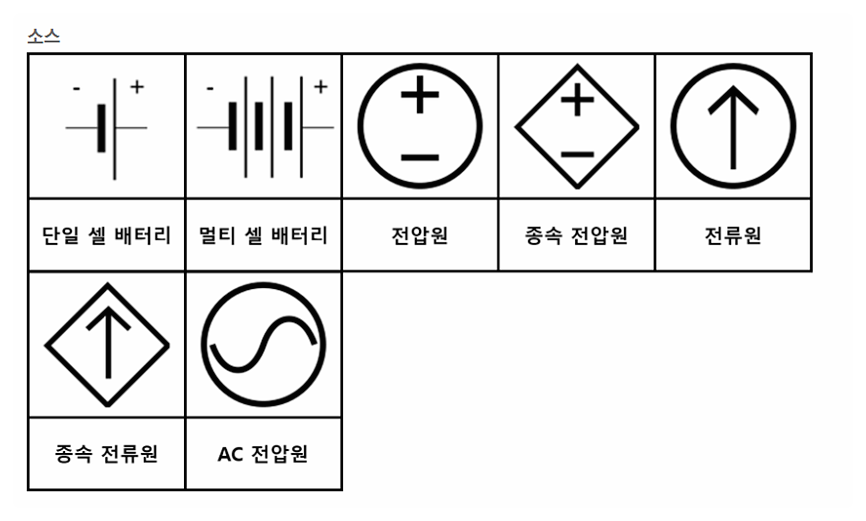

전기회로도를 작성하려면 접지 전극, 전극, 배터리, 전원, 저항, 가변 저항기, 감쇠기, 퓨즈, 커패시터, 안테나, 다이오드 LED, 크리스털, 전위, 표시등, 벨, 발신기 등 표준 전기 회로 기호의 의미와 사용법을 익혀야 전기 회로도를 알아 볼 수 있다.
