철도전기신호기능사, 신호기사 실기시험

2026년도 철도전기신호기능사 실기시험 변경사항 안내

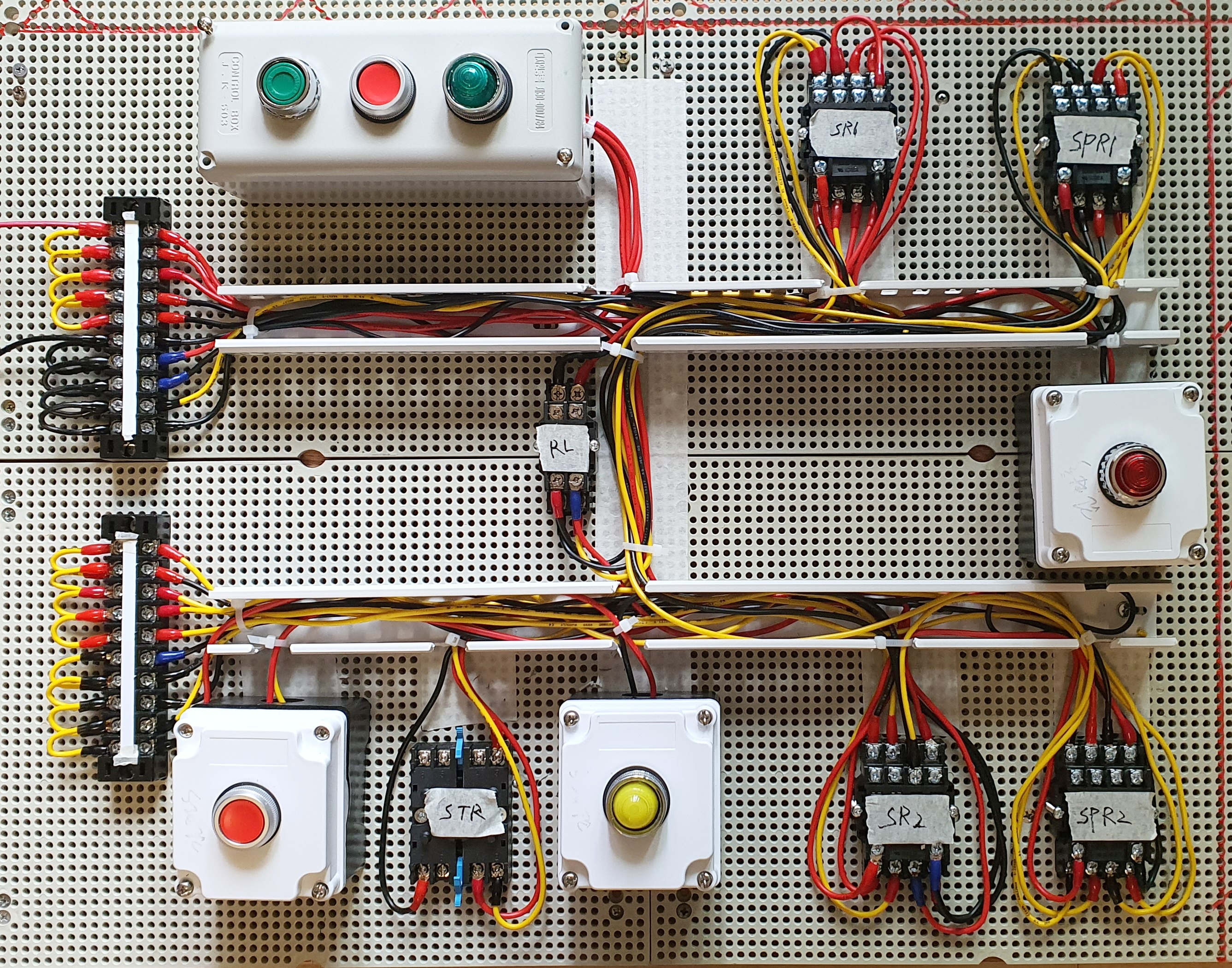

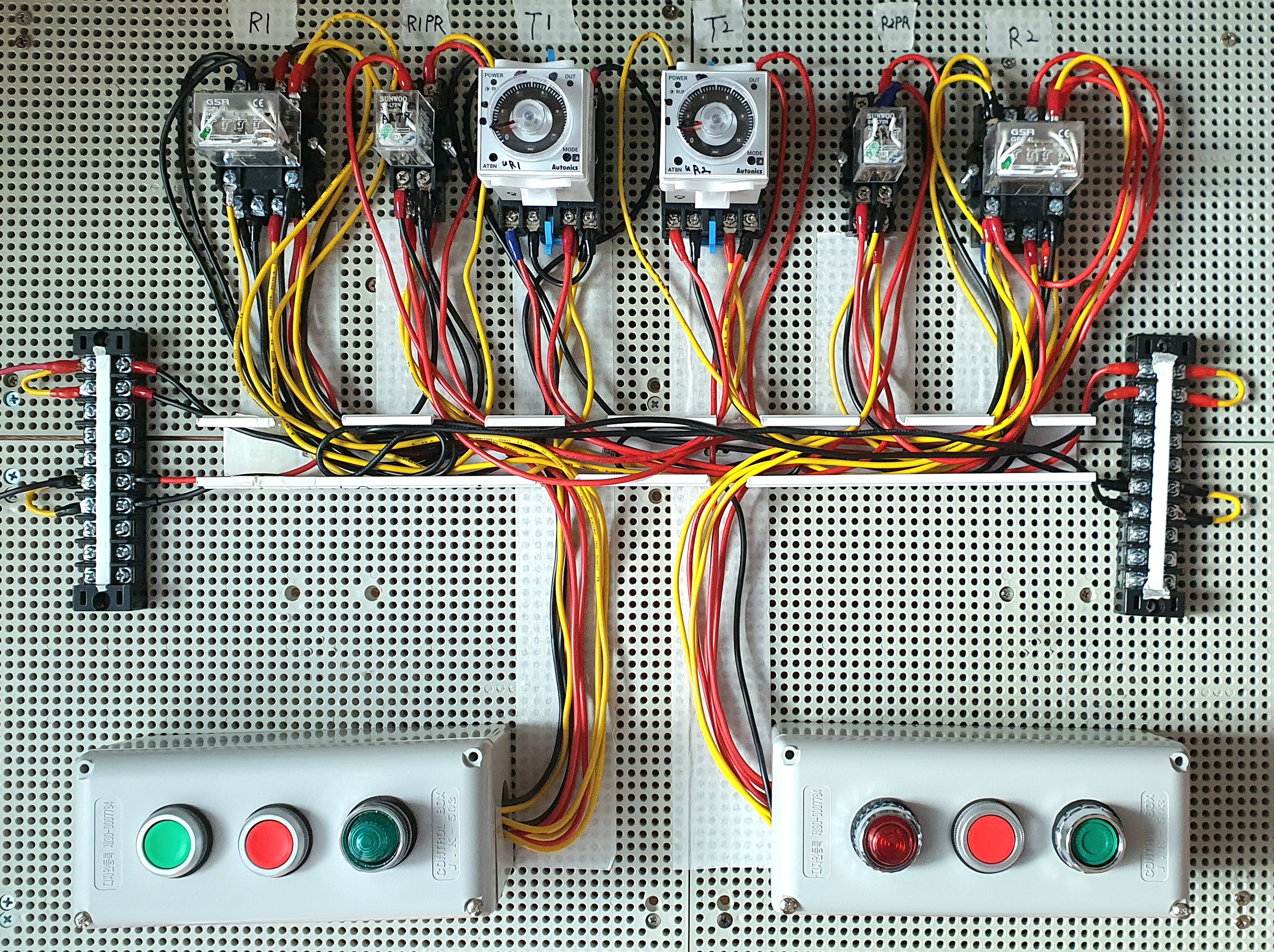

무정전 급전회로  공개문제 1번

◈ 변경 시기 : 2026년 기능사 제2회 실기시험 접수부터 적용(26.4.27-4-30)

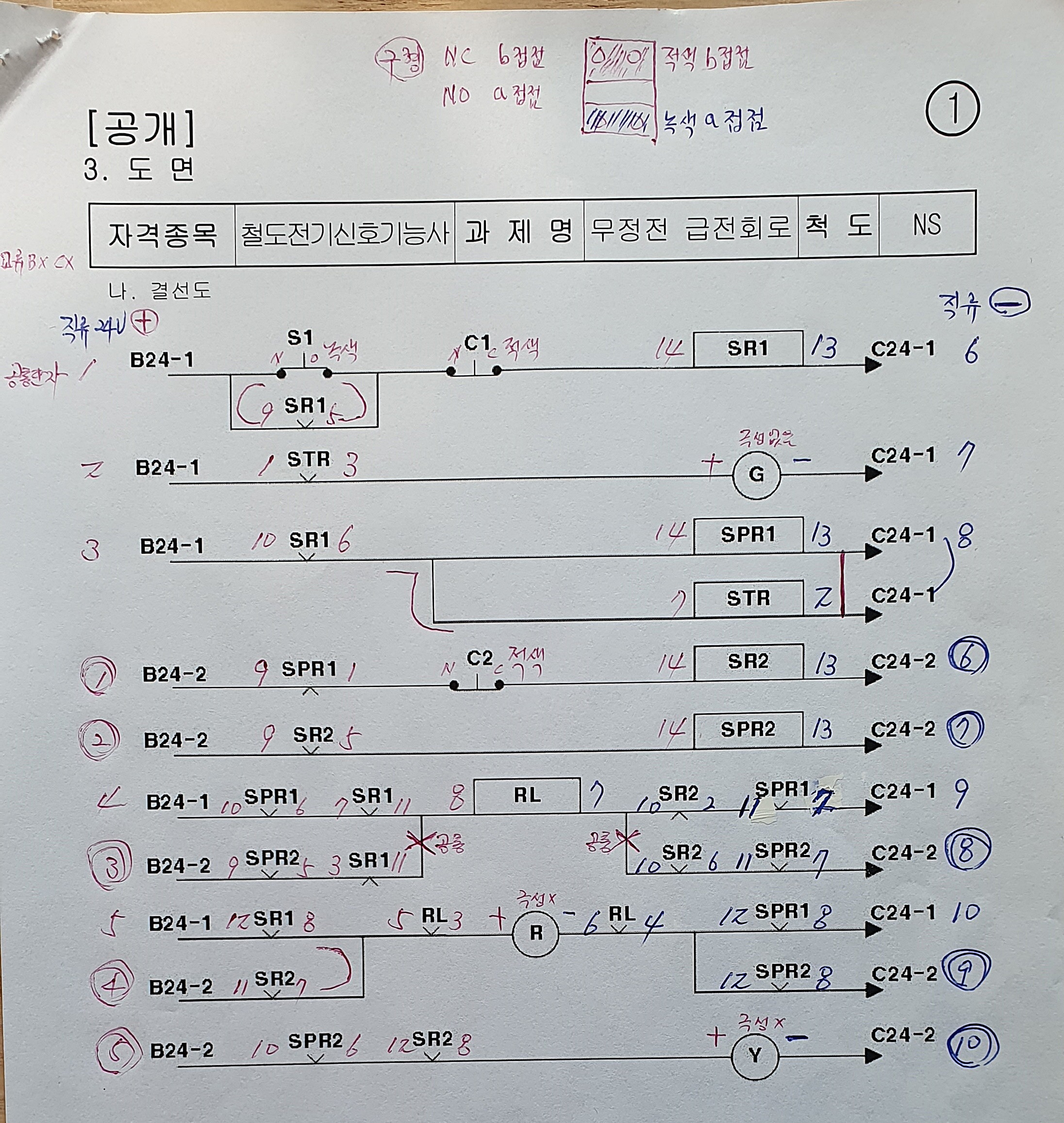

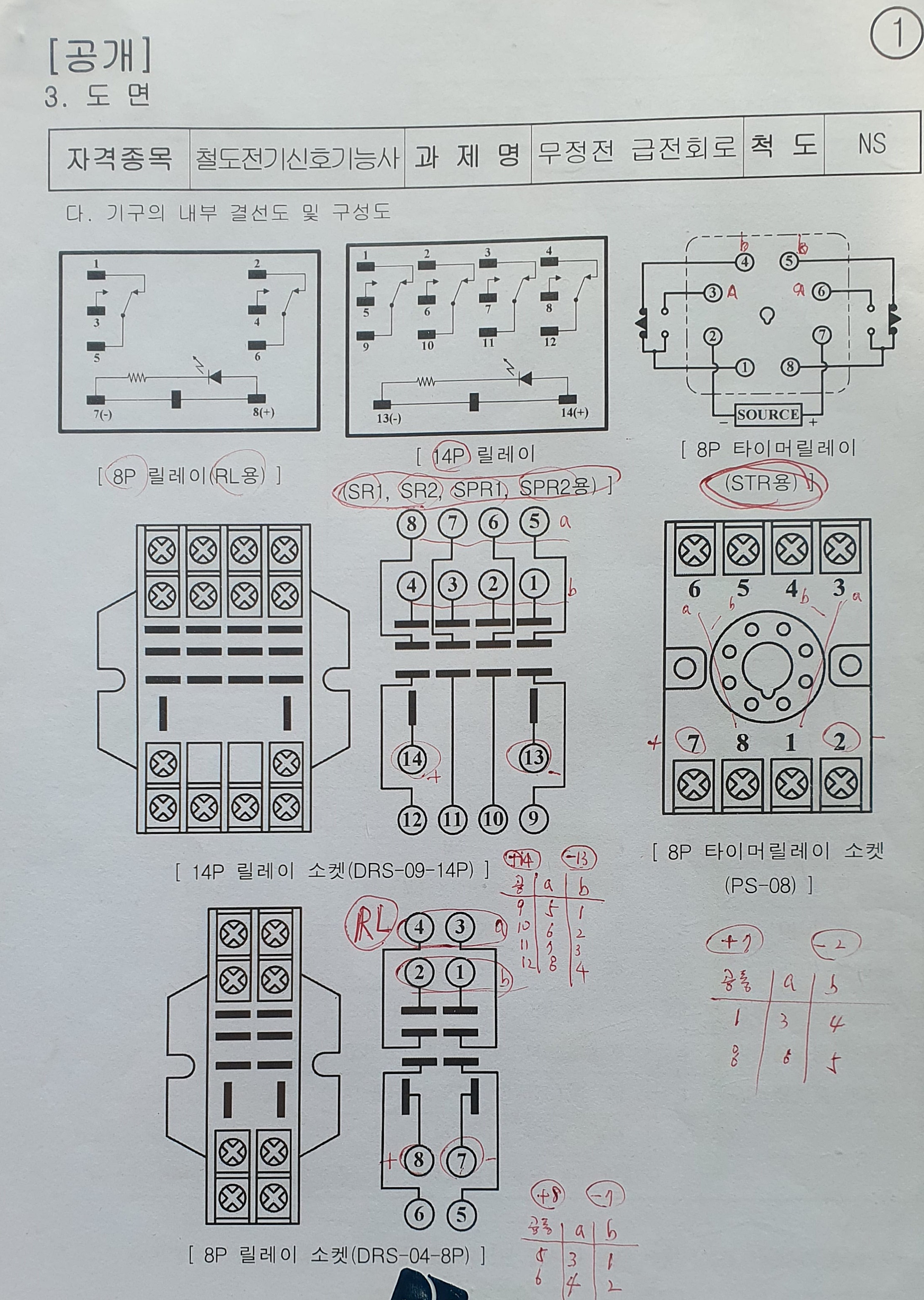

◉ 2026년 철도전기신호기능사 무정전 급전회로  공개문제 1번

무정전 급전회로  공개문제 1번

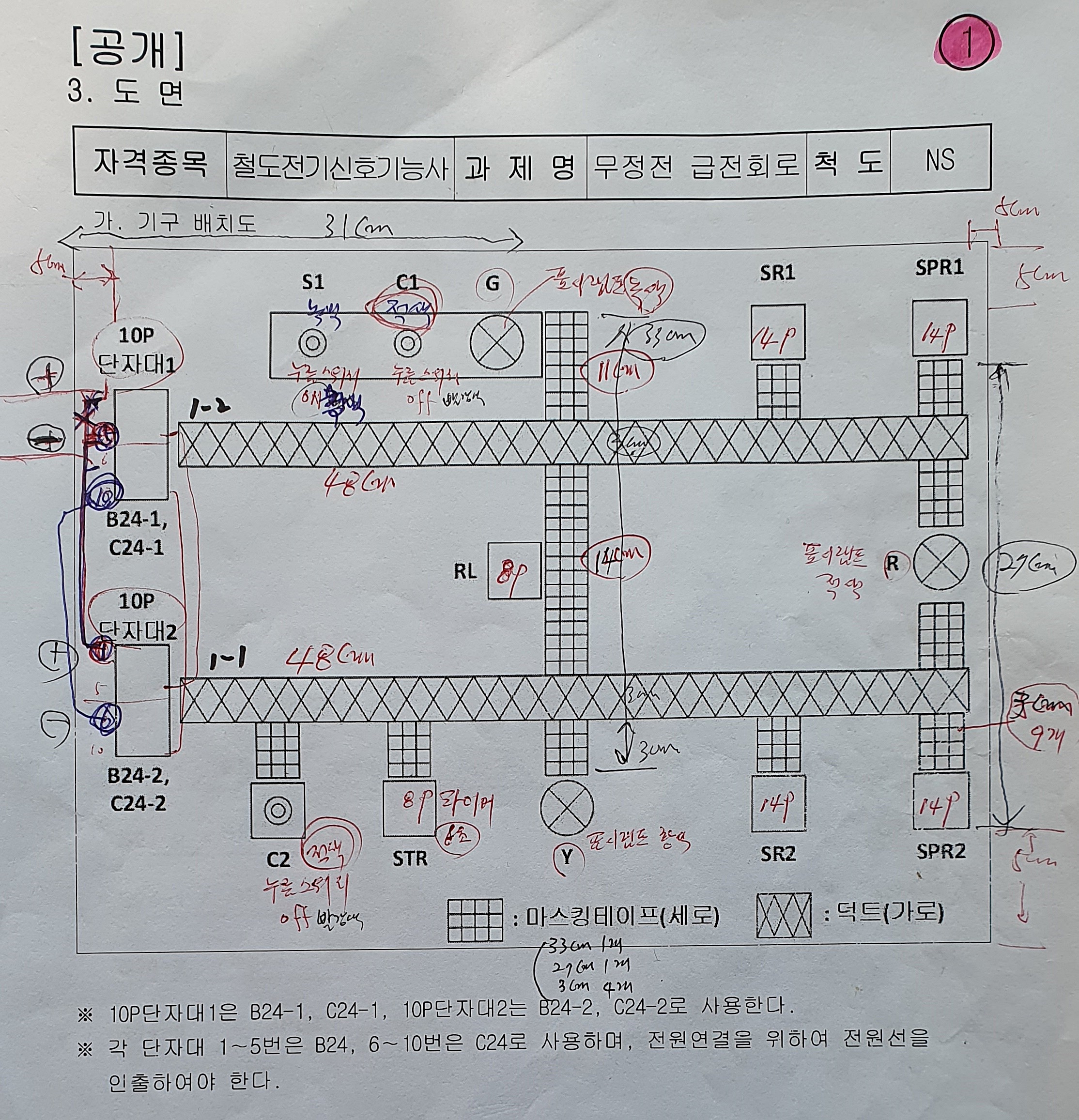

2026년 철도전기신호기능사 무정전 급전회로

2026년도 철도전기신호기능사 실기시험 변경사항 안내

□ 변경 사유 : 출제기준 변경등

□ 변경 시기 : 2026년 기능사 제1회 실기시험부터 적용



◎ 변경전 작업형 시험

■ 작업시간 : 3시간

■ 주요 과제

- 철도신호회로 구성 (2025년 2회 시험, 2026년부터 는 실기시험 문제가 변경됩니다.)

◊ 공개문제수 1문제 : ① 건널목 경보회로 구성

① 건널목 경보회로 구성

======================================

◎ 변경후 작업형 시험 (2026년 제1회 실기시험부터 적용 됨)

■ 작업시간 : 3시간



■ 주요 과제 : 공개문제수 3문제

◊ 철도신호회로 구성(공개문제 1,2번)

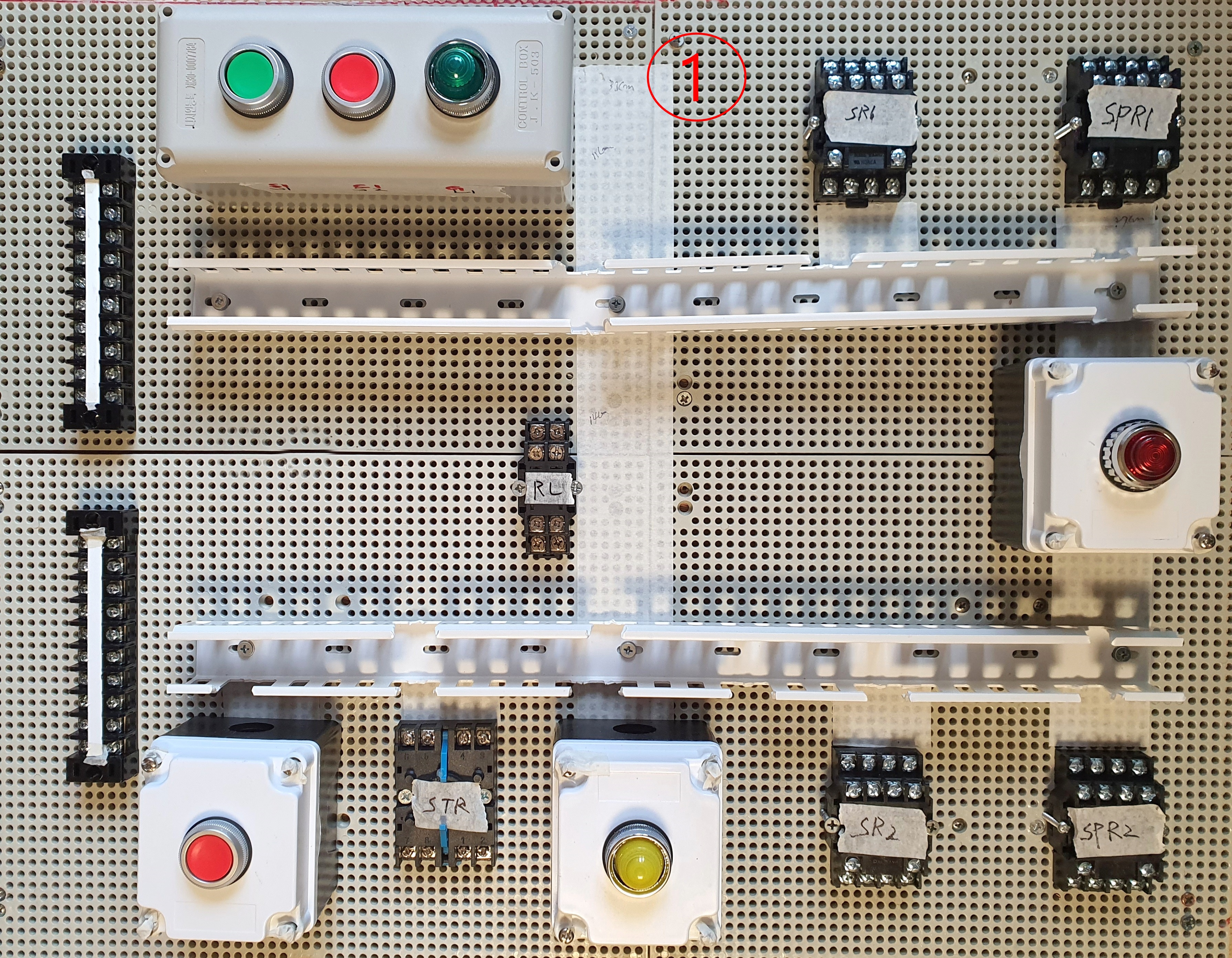

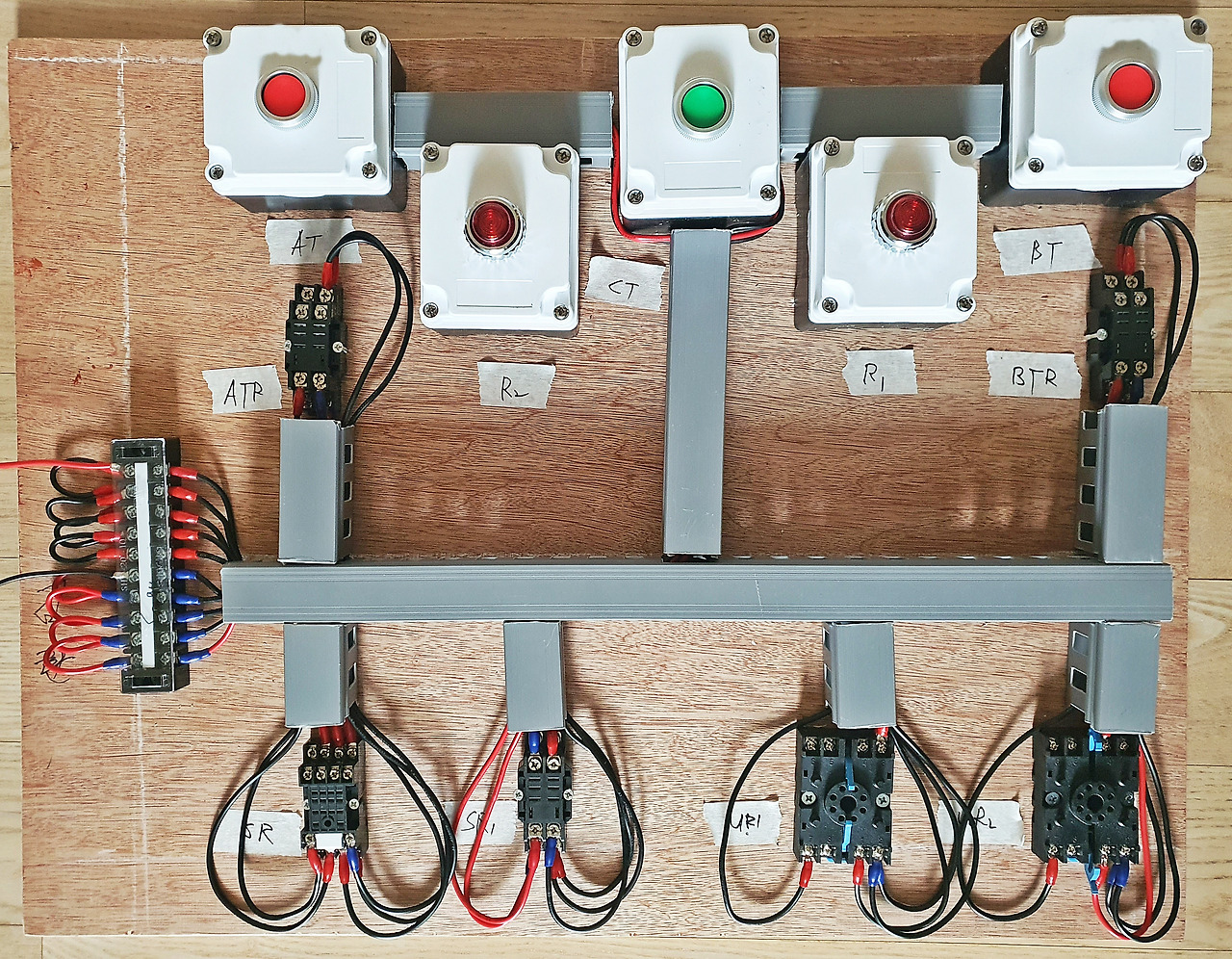

① 무정전 급전회로

①  무정전 급전회로

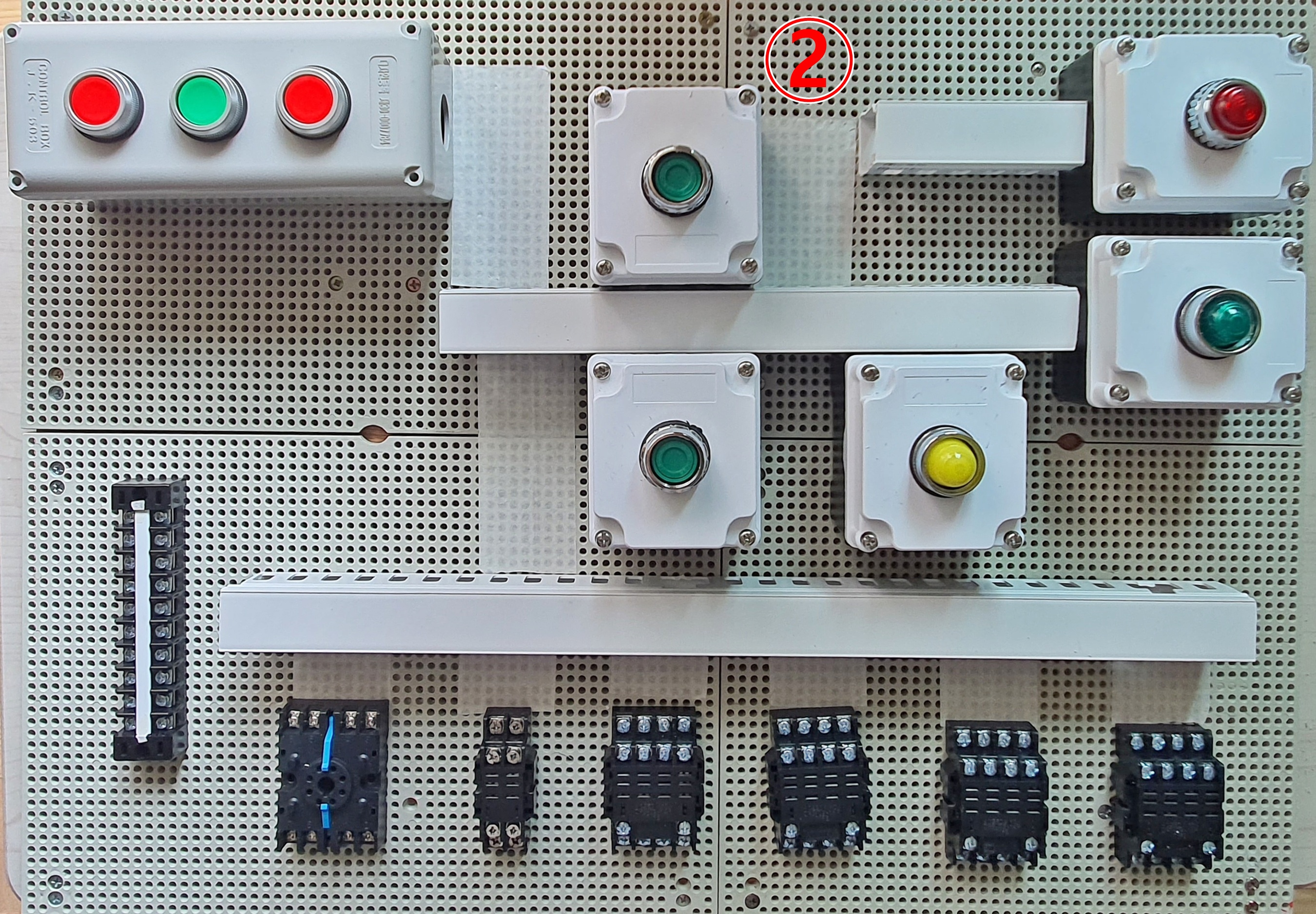

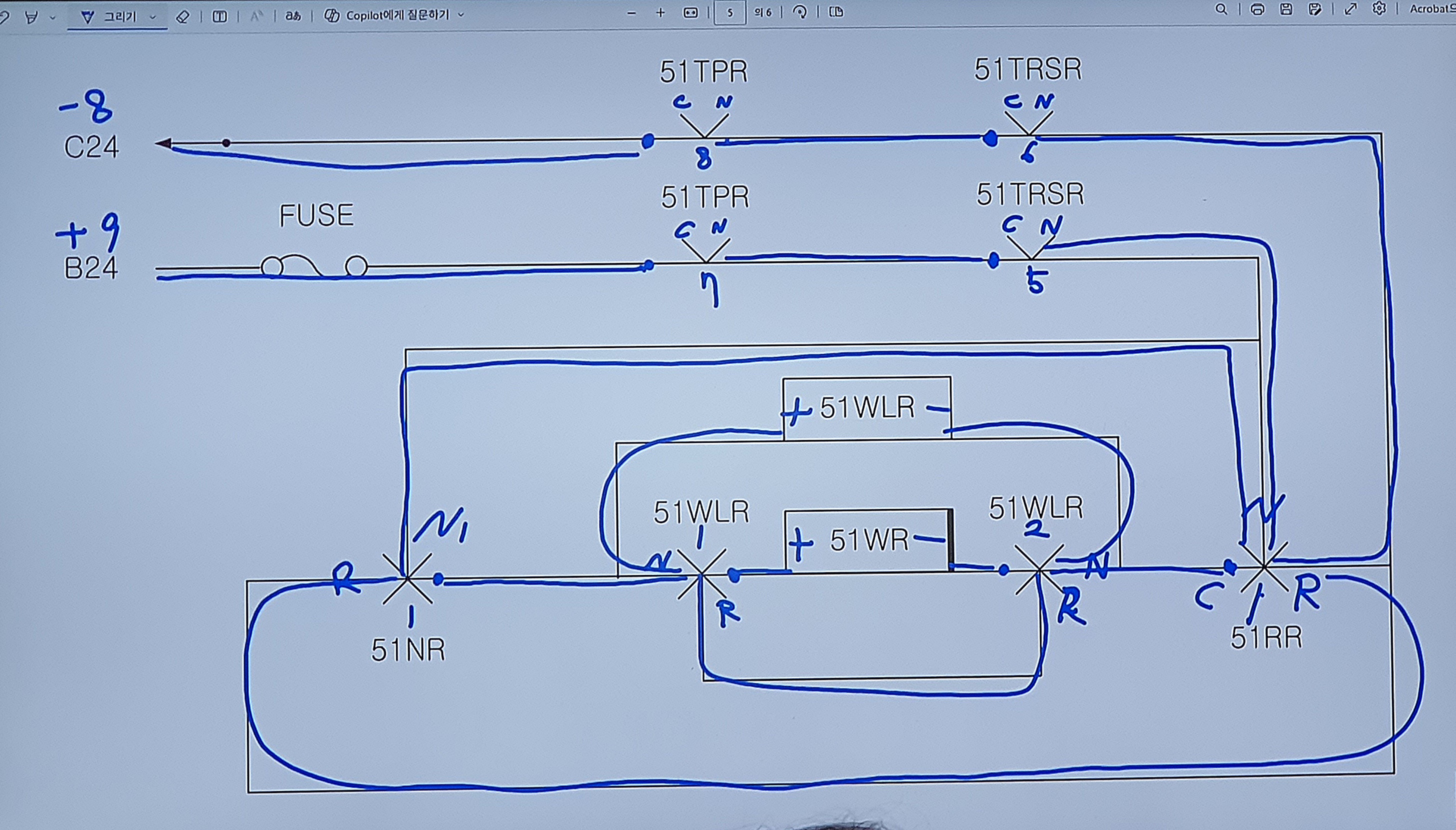

② 전기선로전환기 전환표시회로

◊ 철도전기회로 구성(공개문제 3번)

③ 전차선 연장급전회로

③  전차선 연장급전회로

◆ 필수지참재료

주요 변경사항 IV전선 15m 지급을 30m 이상 필수지참재료로 변경



◆ 지급재료

주요 변경사항 합판을 PVC 컨트롤패널 속판으로 변경

□ 변경후 특이사항 : IV전선은 지급재료에서 필수지참 재료로 변경

□ 공개문제: 해당시험에 공개문제  → 공개문제 → 종목검색

□ 기타: 실기시험의 세부내용은 출제기준을 참고하시기 바랍니다.

※ Q-net → 고객지원 → 자료실 → 출제기준 → 종목검색

□ 관련문의: 기술자격출제실 IT융합출제부(052-714-8426)



========================================

========================================

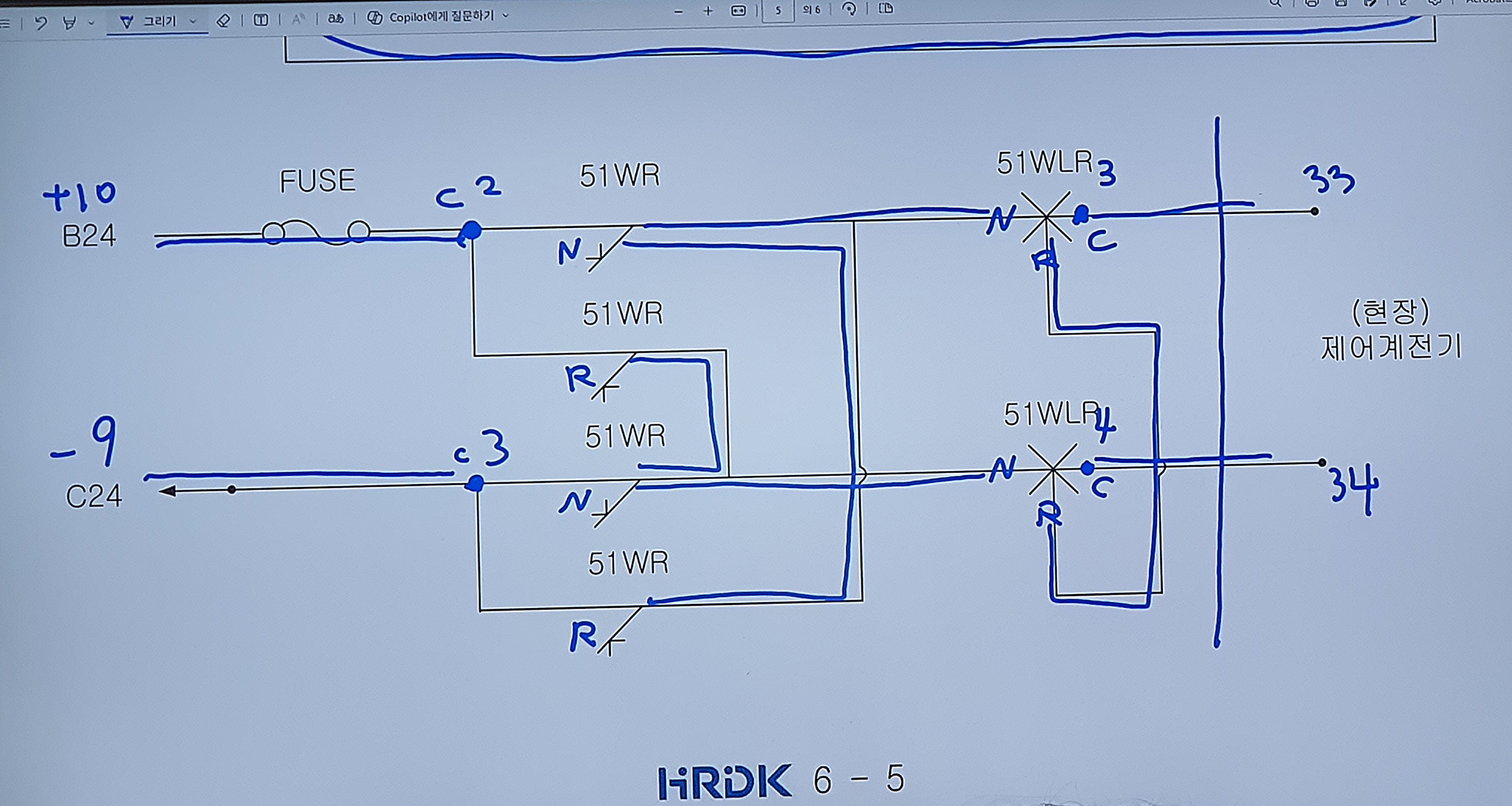

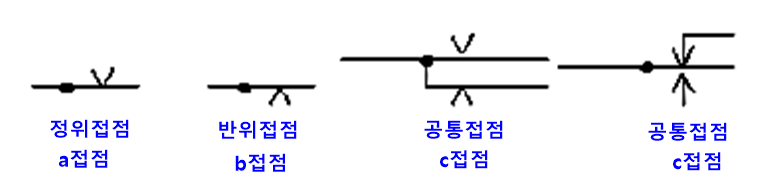

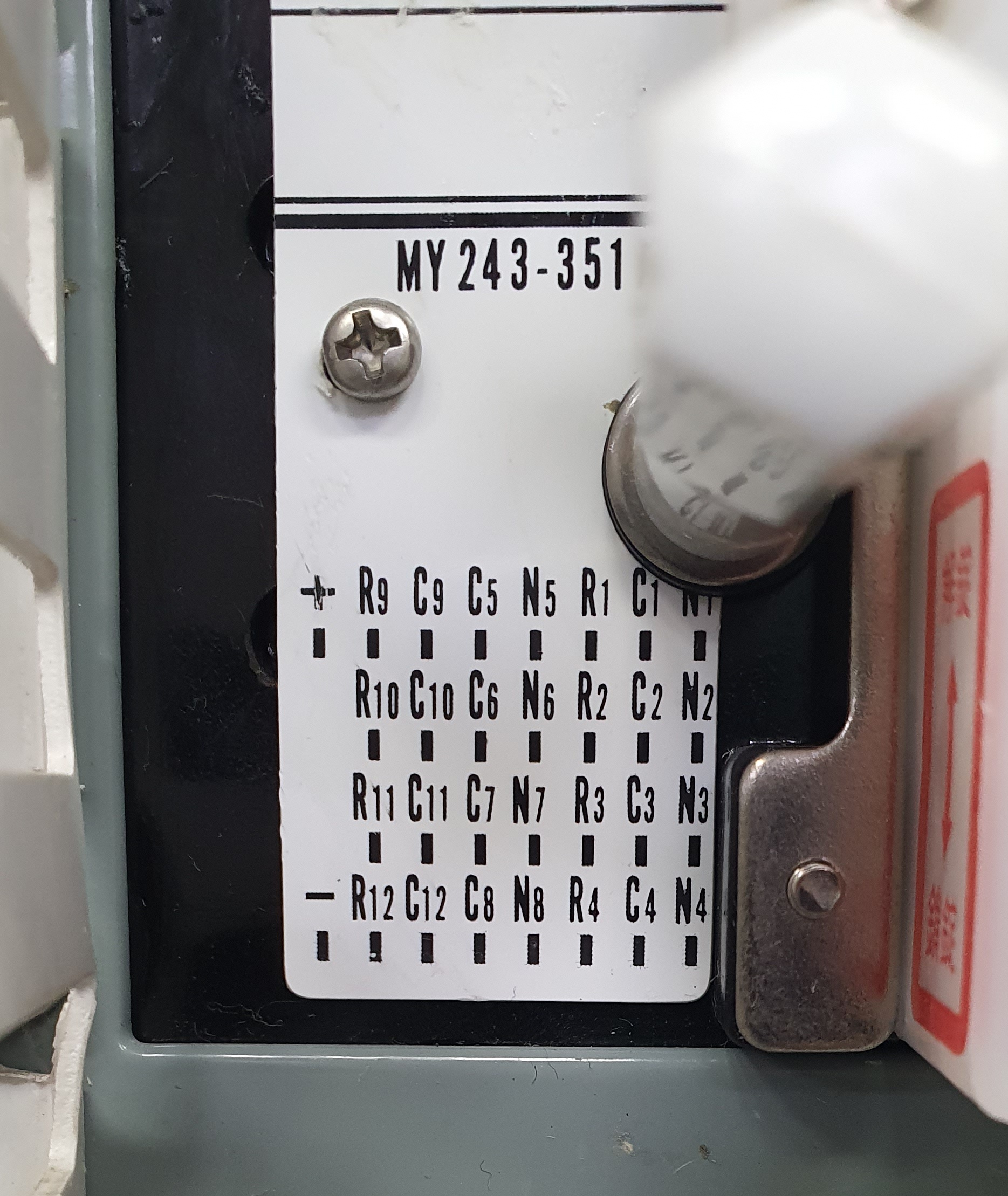

■ 철도신호 회로도 기호 해석 (철도전기신호기능사 실기 회로도)

위 결선도는 철도신호에서 사용하는 철도신호 접점기호 V표시  릴레이(relay) a접점, b접점, c접점 입니다.

전기 시퀀스 회로도와는 접점기호를 다르게 사용합니다.

- A접점: NO(Normally open) 정위접점, 여자접점

- B접점: NC(Normally closed) 반위접점, 무여자접점

- C접점: Transfer contact 정반위접점, 공통접점

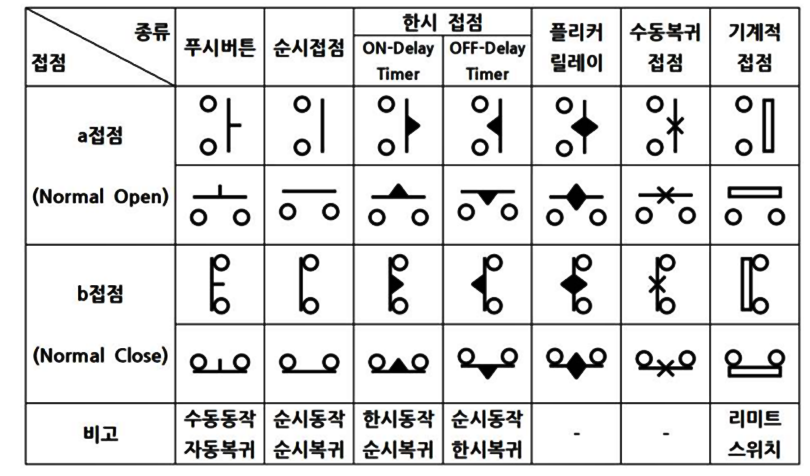

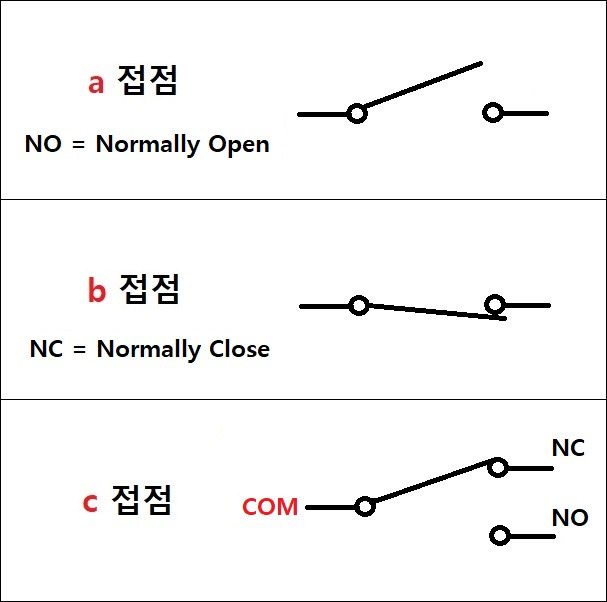

전기 시퀀스 회로 접점 표기



A접점일 경우 접점이 가로는 위쪽, 세로는 우측에 있으므로ㄱ(기역)으로

B접점일 경우 접점이 세로는 왼쪽, 가로는 아래쪽이므로ㄴ(니은)으로 기억하면 된다.



○ A접점(arbeit contact)은 전기적으로 릴레이에 전류가 흐르면 동작하여 닫히는(ON) 접점 (normally open contact).

- 보통 때에는 접점이 떨어져 있고, 스위치를 조작할 때에만 접점이 붙는다.

- arbeit contact에서 앞글자를 따서 a접점이라고 한다.

- 메이크 접점(make contact) 또는 상개 접점(NO 접점:normally open contact)라고도 한다.



○ B접점(break contact)은 전기전으로 릴레이에 전류가 흐르면 동작하여 접점이 열리는(OFF) 접점.

- break contact에서 앞글자를 따서 b접점이라 한다.

- 보통 때에는 접점이 붙어 있고, 스위치를 조작할 때에는 접점이 떨어진다.

- 상폐 접점(NC 접점:normally close contact)라고도 한다.



○ C접점(change-over contact)은 a, b접점부를 공유, 트랜스퍼 접점(transfer contact)

- a접점과 b접점이 하나의 케이스 안에 있는 것으로, 필요에 따라 a접점과 b접점을 선택하여 사용할 수 있다.

- 전환 접점(change-over contact) 또는 트랜스퍼 접점(transfer contact)이라고도 한다.



===============================

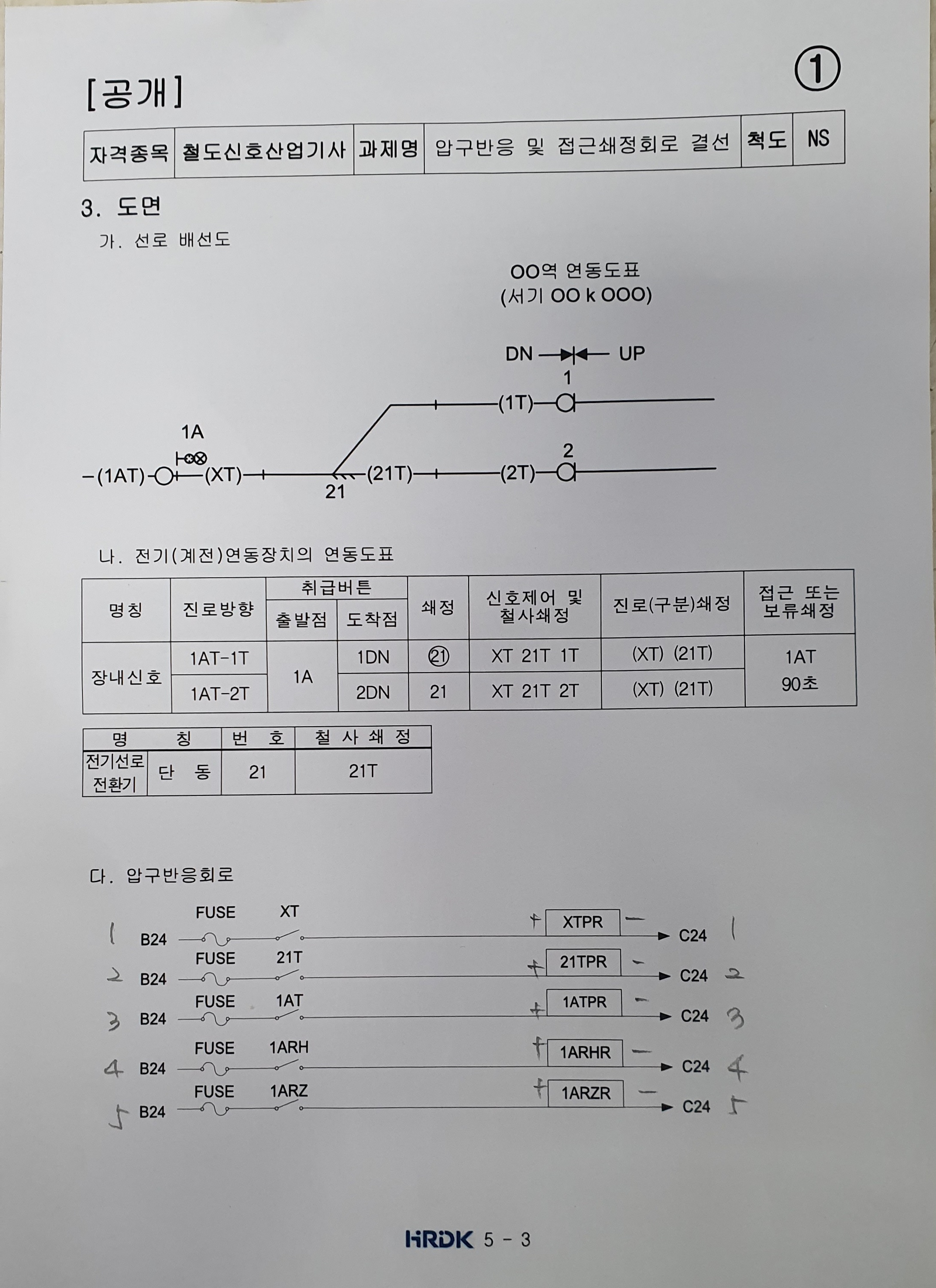

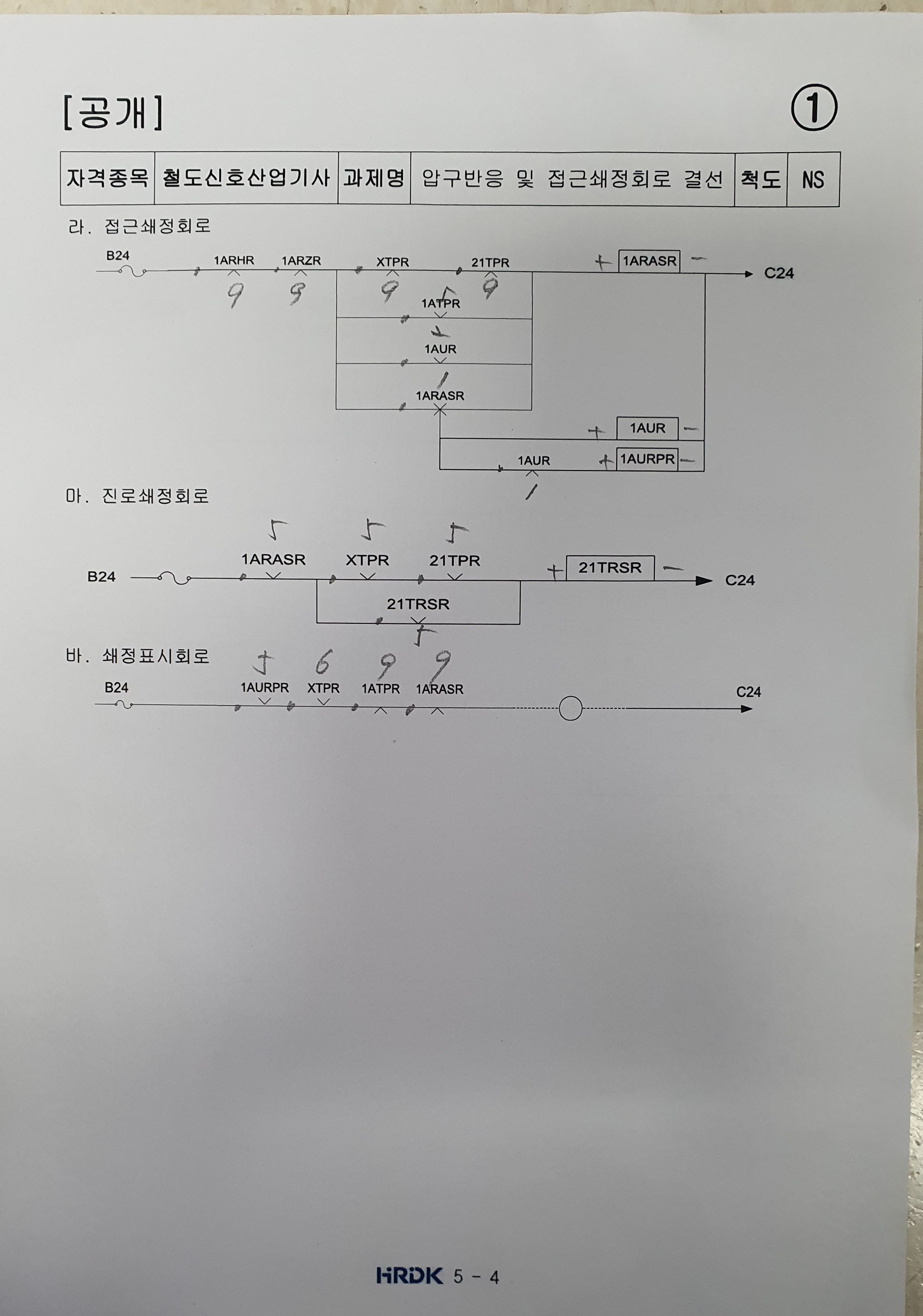

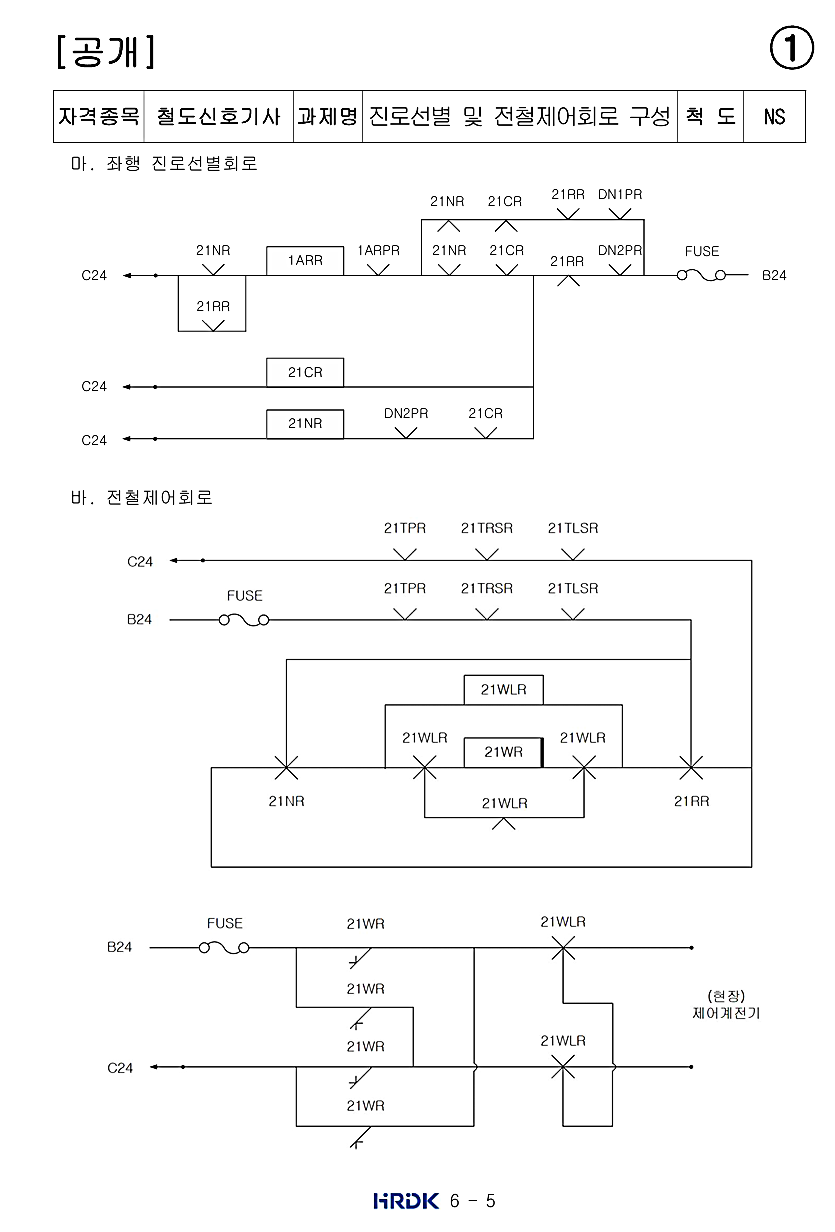

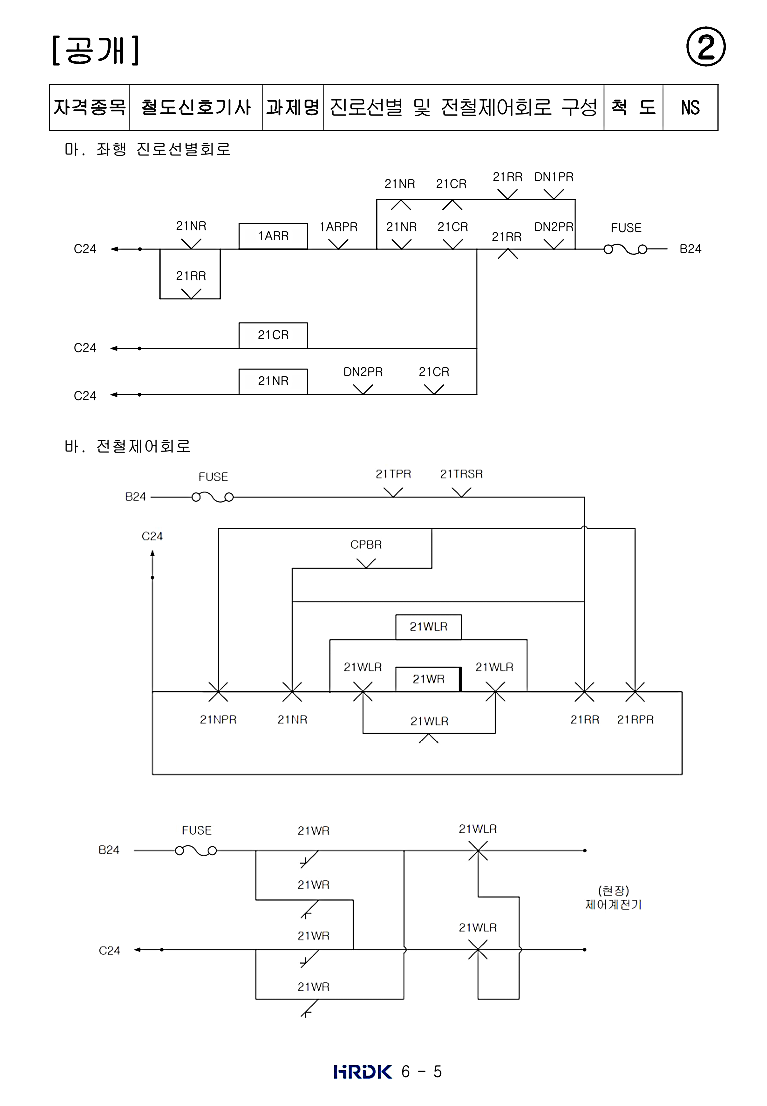

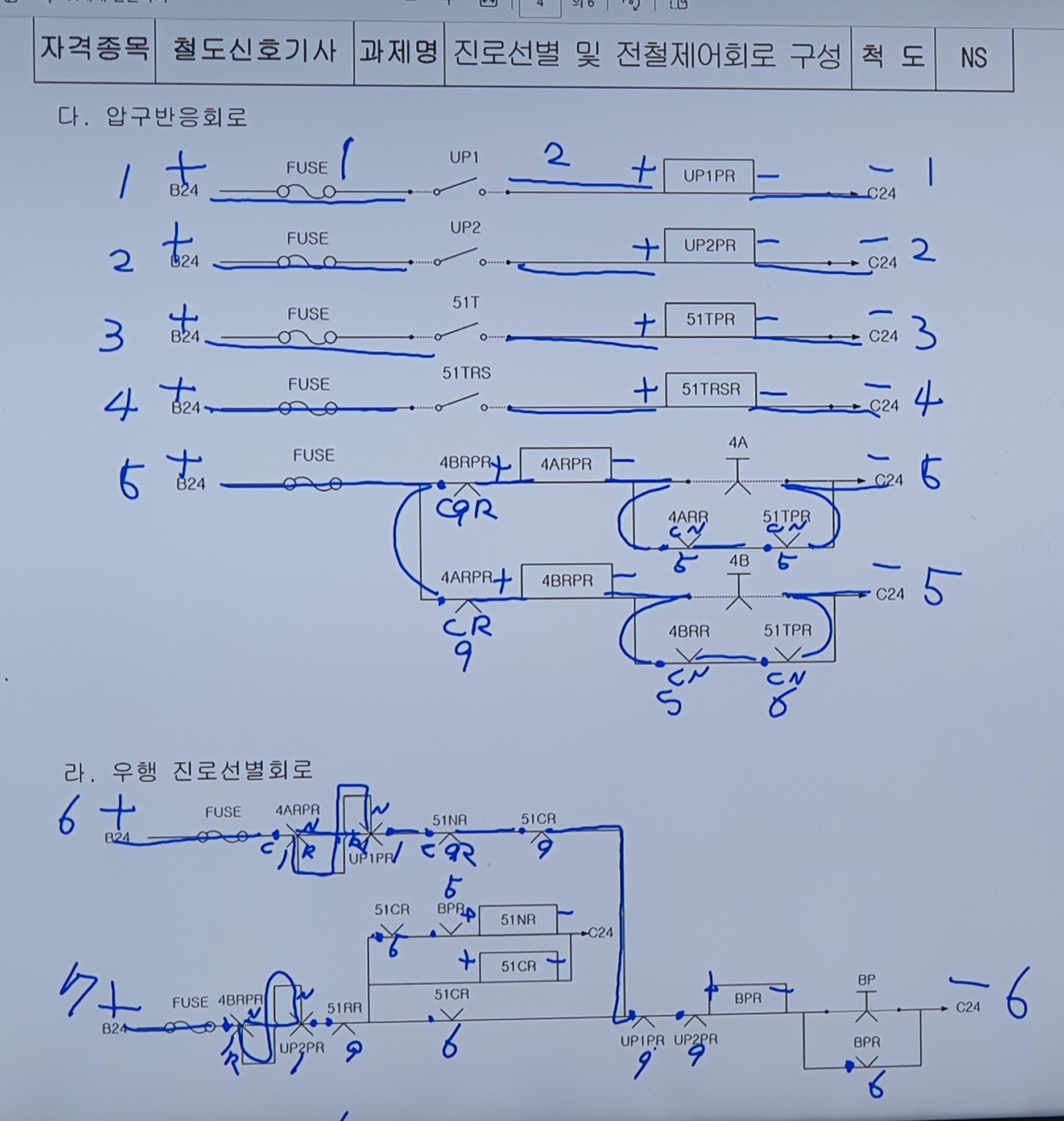

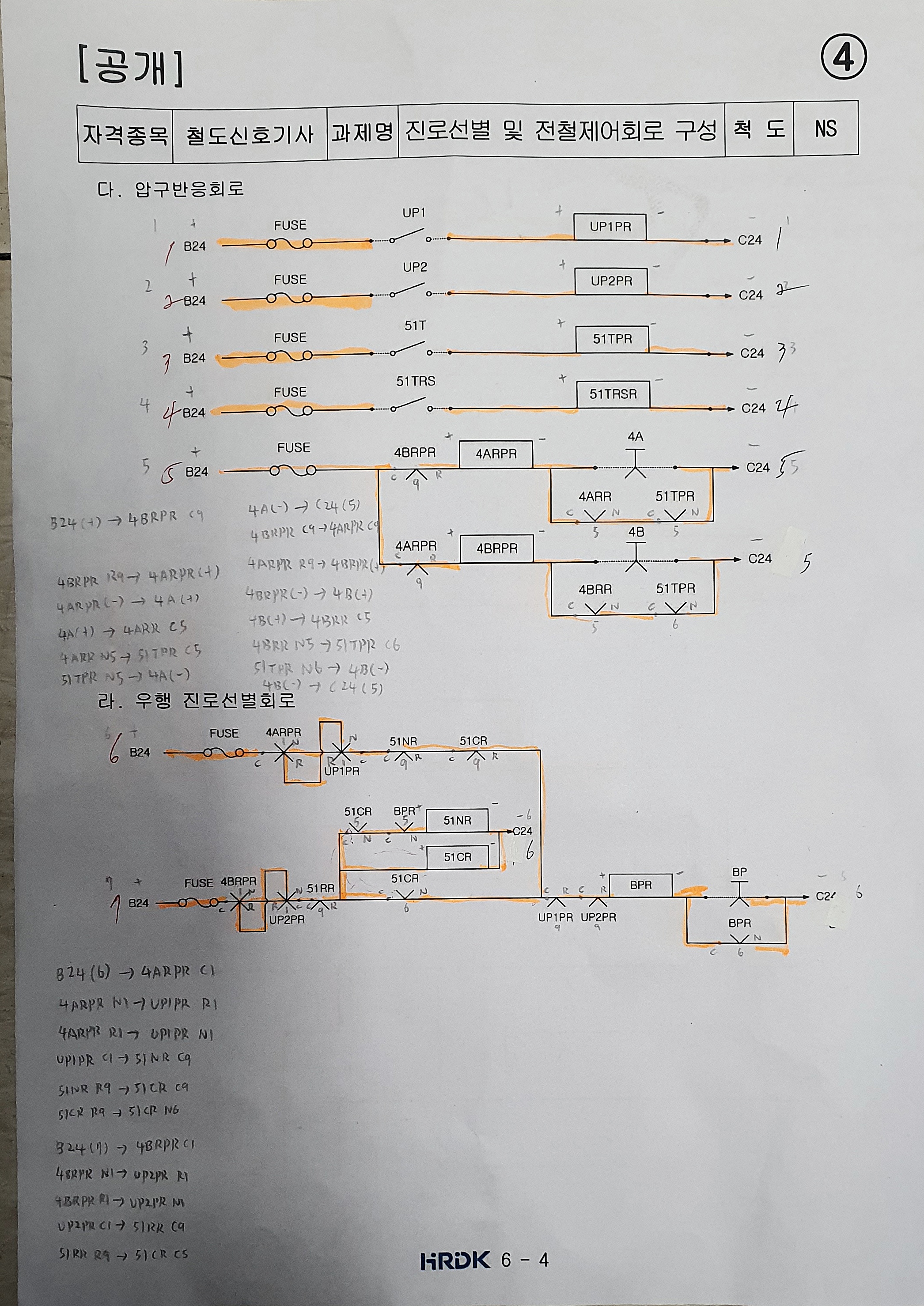

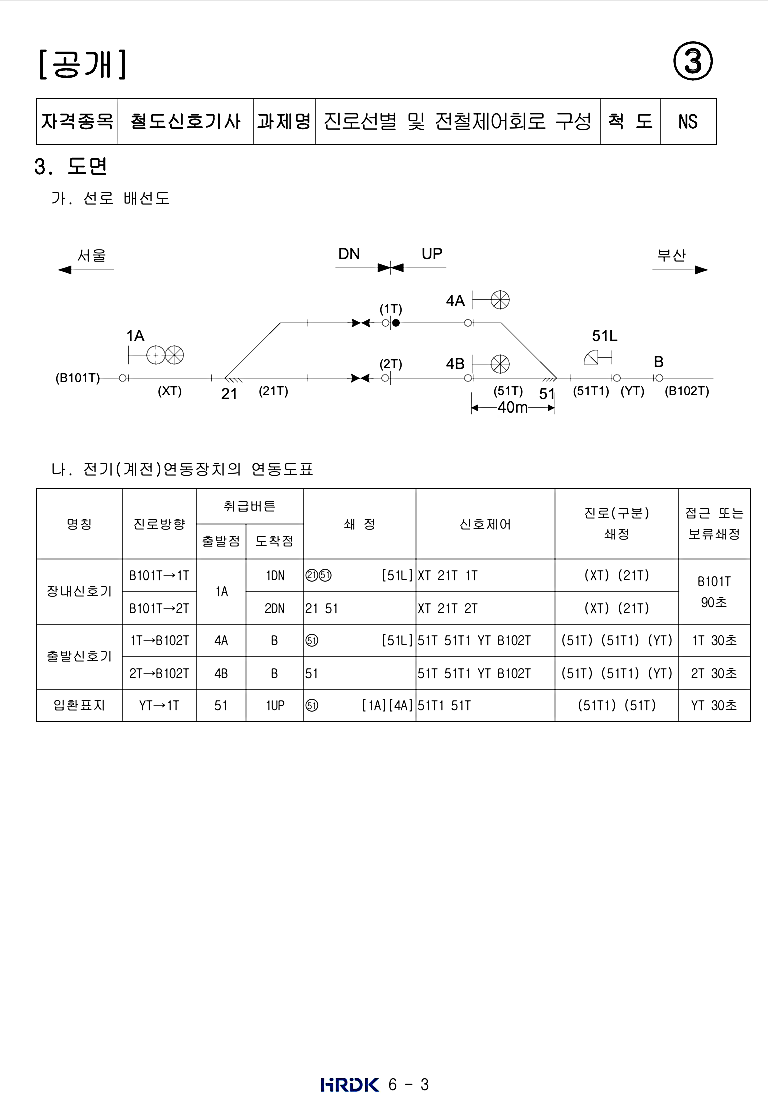

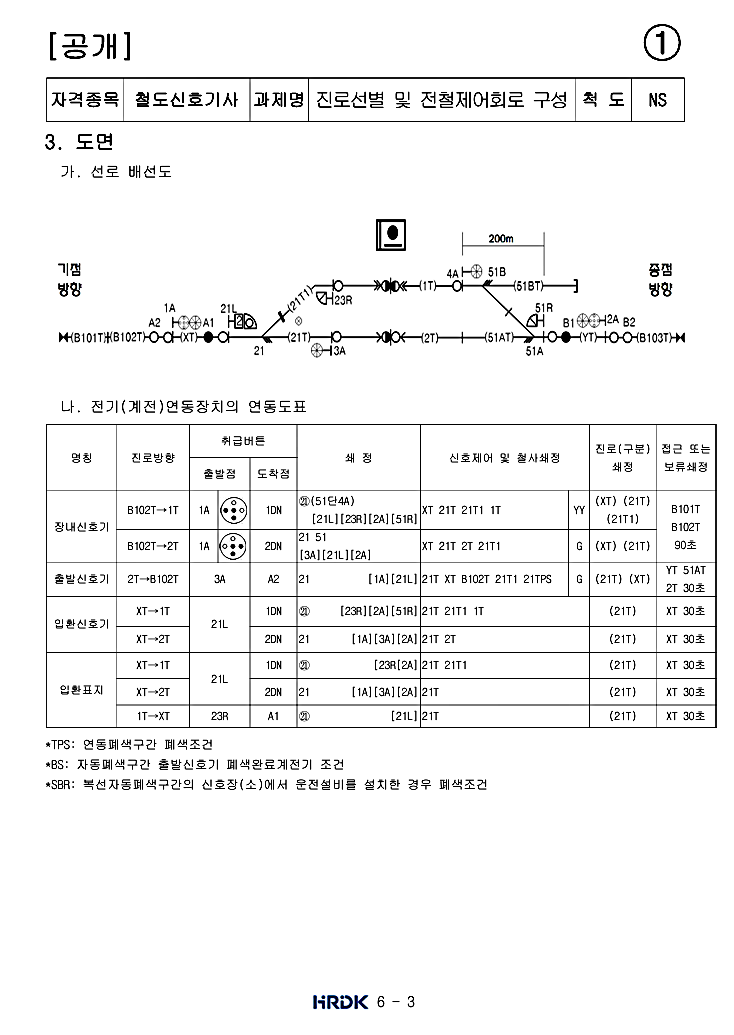

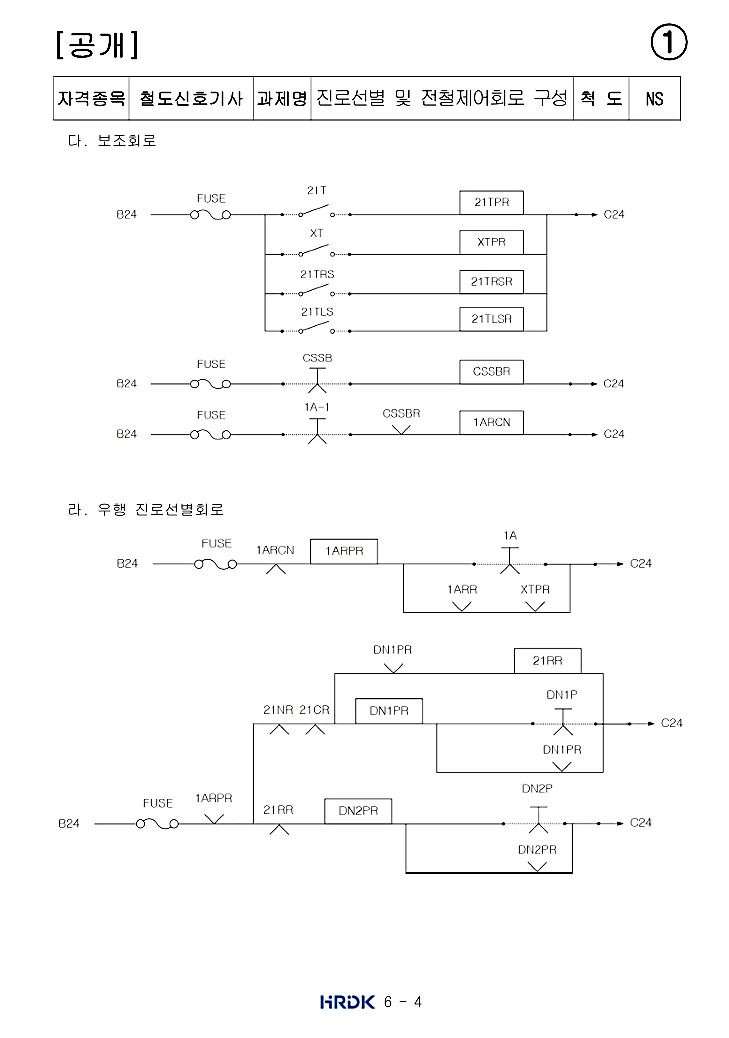

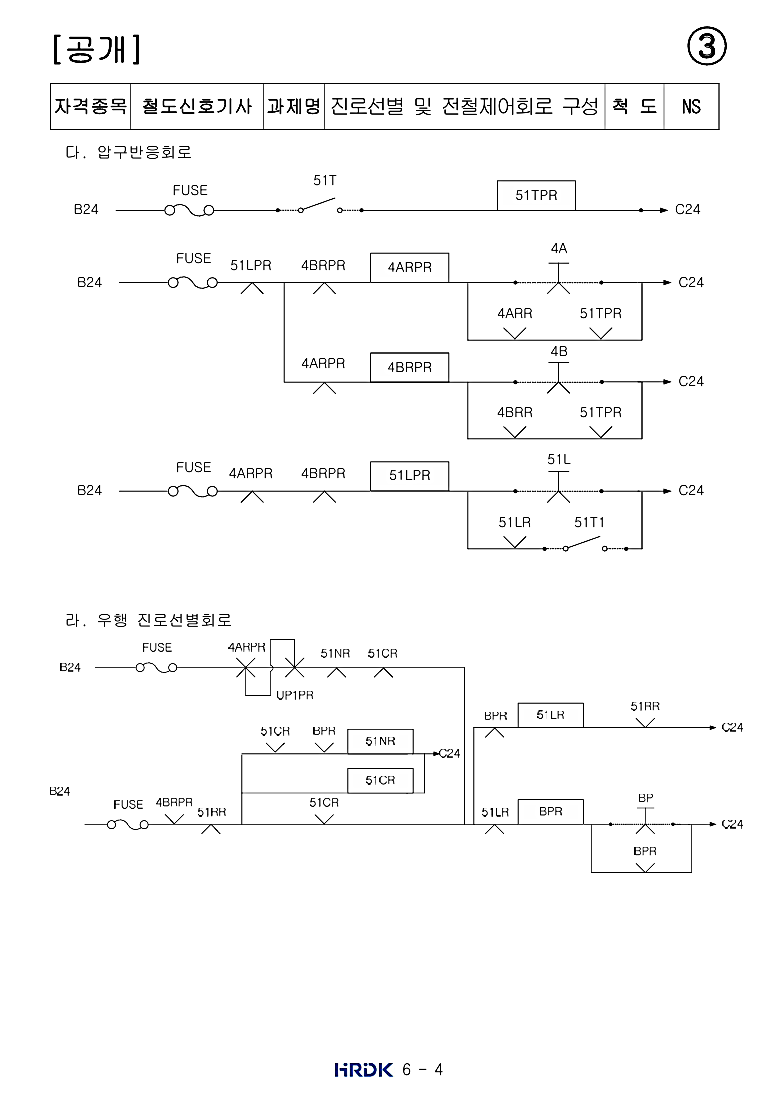

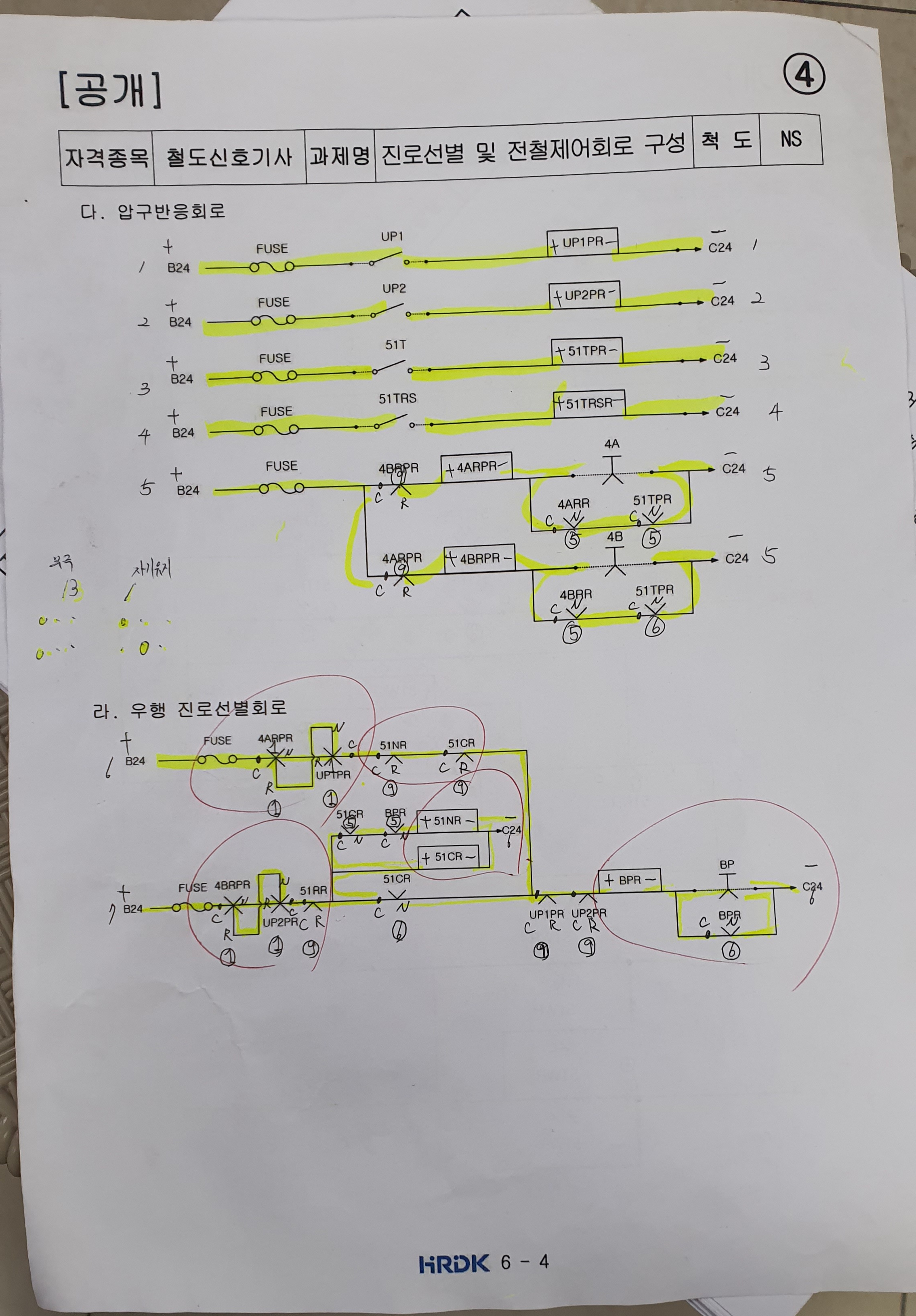

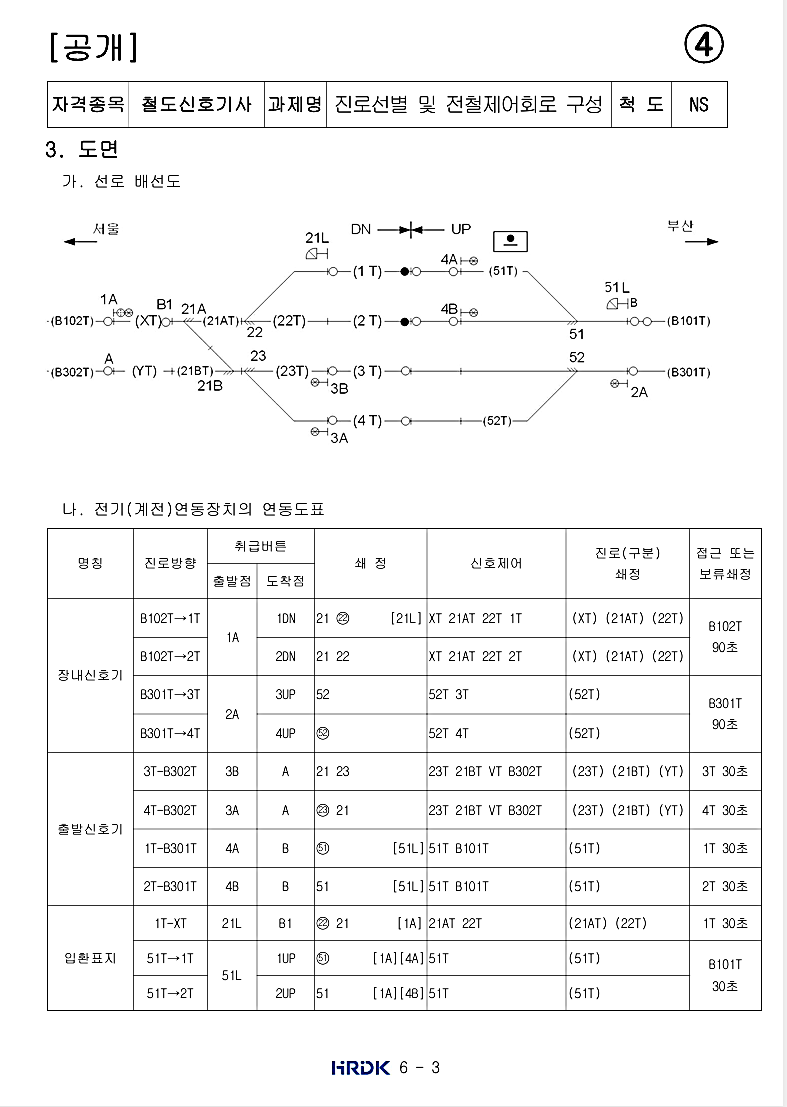

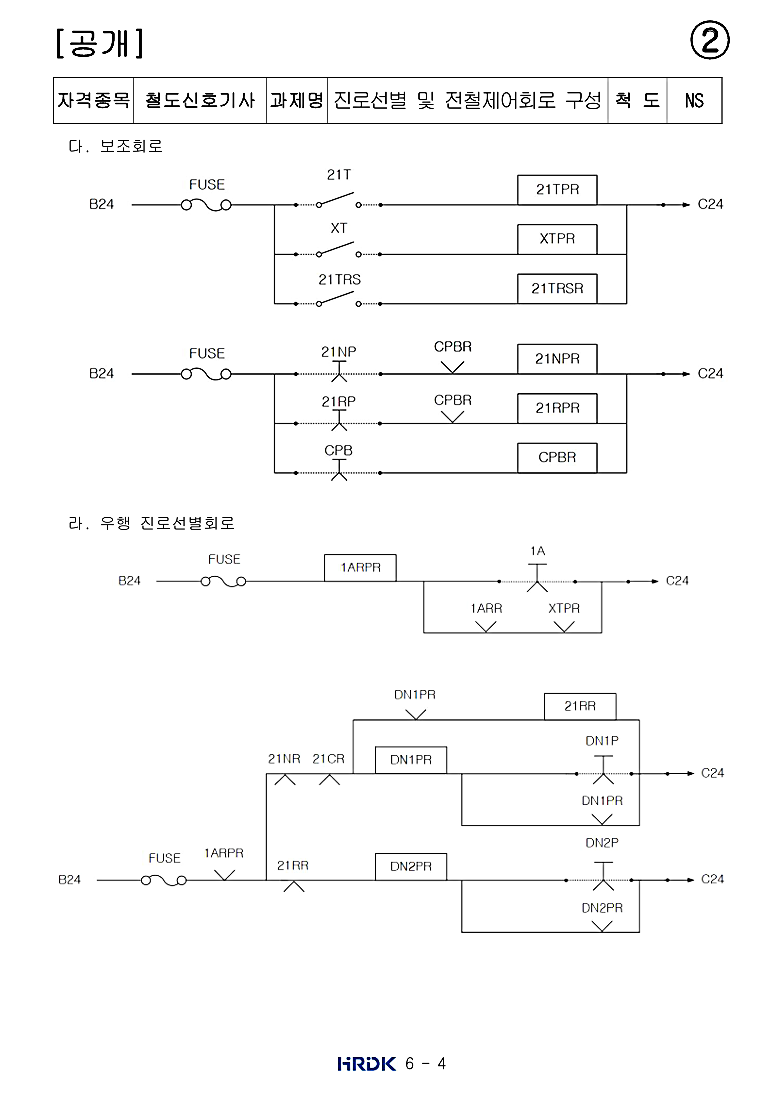

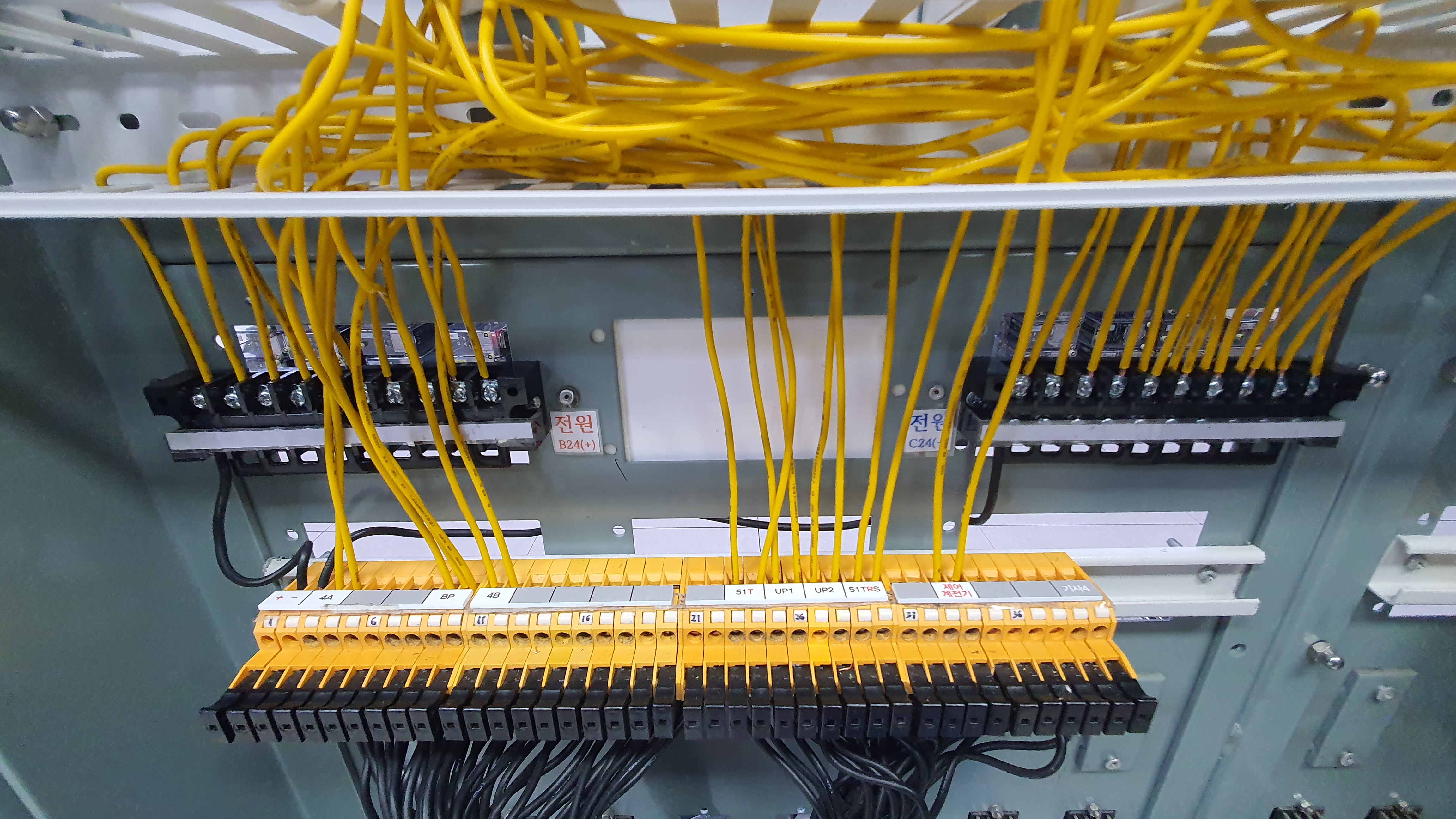

철도신호기사 실기 공개문제 2022년부터 적용

====================

=====================



======================
