철도분야 전문용어 / 보안 자물쇠 S3, S2, S1

국토교통부 철도 분야 전문용어 표준어



① 량 → 칸(2018년 철도분야 전문용어 표준화고시로 순화): 열차의 각 차량

일반적인 편성당 칸(량)수는 열차의 운송율에 따라 결정.

정해진 시간에 많은 인원을 운송해야 하는 경우에는 10칸으로 운행하고, 8칸 또는 4칸으로 운행하는 구간도 일부 존재. 중소규모 도시의 교통난을 해소하는 경전철의 경우에는 2칸으로 운행하기도 한다.



② 시격 → 배차간격(2018년 철도분야 전문용어 표준화고시로 순화): 같은 방향으로 운행하는 열차들의 시간 간격



배차간격은 열차가 운행되는 환경에 따라 달라진다. 서울 도심을 운행하는 열차의 경우, 광역철도로 분류되어 도시의 많은 인원을 빠르게 자주 운송해야 함에 따라 배차간격이 짧다.

고속열차와 같은 간선 열차는 장거리 구간에서 한꺼번에 많은 인원을 운송해야 하므로 탑승/하차 시간이 길고 배차간격도 긴 편이다.



③ 복선: 양방향 열차가 별도의 선로로 동시에 다닐 수 있는 한 쌍의 궤도

우리나라 대부분의 선로는 복선 구간이지만, 그렇지 않은 구간도 존재한다.

강원도 산간의 일부 단선 구간에서는 반대편 열차와 서로 양보해 가면서 운행하는 경우도 있다.



④ 구원운전: 열차가 고장 등으로 정차한 경우, 다른 차량의 동력을 이용해 고장 차량을 이동(운전)하는 것



구원운전(Rescue operating)은 차량이 고장났을 때 다른 차량이 구해주는 개념.

같은 구간을 운행하는 동일한 열차에 의해 구원되는 경우에는 자차구원, 기관차에 의해 구원되는 경우에는 기관차 구원이라 한다.



⑤ 중련운행: (성수기, 명절 등)여객이 집중되는 시기에 열차를 두 대 이상 연결하여 차량을 운용하는 방식



연결 방식 자체는 구원운전과 같지만, 중련운행의 경우는 두 차량 모두 정상차량입니다. KTX 산천은 복합구원을 통해 일부구간은 단편성으로 운행하다가 승객이 많은 구간에서는 중련으로 운행하여, 동일한 배차간격에도 많은 승객을 운송할 수 있는 시스템을 갖췄습니다.



⑥ 설계속도: '선로조건'만 고려한 상황에서 열차가 안전하게 주행할 수 있는 최대 속도



열차의 최고속도는 운행최고속도와 설계(최고)속도의 두 가지로 정해집니다.

- 운행최고속도: 실제 열차의 서비스 운행을 위한 최고속도

- 설계(최고)속도: 열차의 최대 성능을 발휘하며 낼 수 있는 최고속도



⑦ 차량한계: 레일 위 철도차량이 안전하게 주행하기 위해 단면의 크기를 제한한 범위



차량한계는 열차 설계 시에 시설물과의 간섭이 없도록 설정하는 열차의 외측 범위. 실제 건축물 설계 시에도 열차와의 간섭이 발생하지 않도록 건축한계를 두어 설계 및 시공을 한다.



1. 격간운행 隔間運行 감축^운행

2. 열차시격 列車時隔 배차^간격

3. 운행시격 運行時隔 운행^간격

4. 궤도 공차 公差 허용^오차

5. 승계운전 承繼運轉 교대^운전

6. 열차 다이아 列車 diagram / train diagram 열차^운행^도표

7. 촉지도 觸指圖 점자^안내도

8. 타행운전 惰行運轉 / coasting (operating) 무동력^운전

9. 역행운전 力行運轉 / power running 동력^운전

10. 퇴행운전 退行運轉 후진^운전

11. 핸드레일 handrail 안전^손잡이

12 운전사령 運轉司令 운행^관제사

    운전사령실 運轉司令室 운행^관제실

13 편성 編成 / train set

    ① 열차^편성

    ② 열차

    ③ 대

14 량 輛 칸

15. 주재소 駐在所 파견소, 파견^분소, 관리소

16. 가공 전차선 架空電車線 공중^전차선

17. 가도교 架道橋 도로^횡단^철도교

18. 개찰 改札 표^확인

19. 개통대 開通待 신호^대기

20. 갱문 坑門 터널^출입구

21. 경두레일 硬頭rail 열처리^레일

22. 고상홈, 고상폼 高床form (←高床 platform) 높은^승강장

23. 고장점 표정장치 故障點標定裝置 고장^위치^표시^장치

24. 공작차 工作車 작업^차

25. 공중사상사고 公衆死傷事故 일반인^사상^사고

26. 관통식 정차장 貫通式停車場 통과형^정거장

27. 광궤 廣軌 넓은^레일^간격

28. 교측보도 橋測步道 교량^측면^보도

29. 구축한계 構築限界 구축^여유^공간

30. 궤간 軌間 레일^간격

31. 궤간 게이지 軌間gauge 레일^간격^측정기

32. 기대선 機待線 대기선

33. 기외정차 機外停車 정거장^외^정차

34. 단척레일 短尺rail 짧은^레일

35. 답면 踏面 바퀴^접촉면

36. 대물차 大物車 특대^화물차

37. 두단식 정차장 頭端式停車場 종단형^정거장

38. 레일 갱환기 rail更換機 레일^교환기

39. 레일삭정 rail削正 레일면^다듬기

40. 레일 연삭차 rail硏削車 레일^연마^차

41. 멀티플 타이탬퍼 multiple tie tamper 궤도^다짐^장비

42. 물표 物標 화물표

43. 밸러스트 레귤레이터 ballast regulator 자갈^정리^장비

44. 밸러스트 콤팩터 ballast compactor 자갈^표면^다짐^장비

45. 밸러스트 클리너 ballast cleaner 자갈^치기^장비

46. 밸러스트 포크 ballast fork 자갈^보충^장비

47. 발차 發車 출발

48. 발착선, 착발선 發着線 출발^도착선

49. 보선 保線 선로^유지^보수

50. 복분기기 複分岐器 다중^분기기

51. 복선기 復線器 탈선^복구기

52. 복진 匐進 레일^밀림

53. 비터 beater 자갈^다짐기

54. 사구간 死區間 절연^구간

55. 살화물 撒貨物 산적^화물

56. 상용제동 常用制動 일반^제동

57. 상치신호기 常置信號機 상설^신호기

58. 선로제표 線路諸標 선로^표지

59. 속행열차 續行列車 후속^열차

60. 수시수선 隋時修繕方式 수시^보수

61. 수취 受取 배송^수령

62. 수탁 受託 배송^접수

63. 시굴 試掘 시험^굴착

64. 시발역 始發驛 출발역

65. 신호모진 信號冒進 신호^위반

66. 신호소 信號所 신호^취급소

67. 신호현시 信號現示 신호^표시

68. 시비티시 CBTC (communication based tra in control)무선^통신^열차^제어

69. 시티시 CTC (central traffic control system)　열차^집중^제어^장치

70. 아이시디 ICD(inland container depot), ICD(inland clearance depot) 내륙^컨테이너^기

71. 애로구간 隘路區間 병목^구간

72. 양로 楊路 궤도^높이기

73. 에이티시 ATC (automatic train control) 열차^자동^제어^장치

74. 에이티에스 ATS (automatic train stop) 열차^자동^정지^장치

75. 에이티오 ATO (automatic train operation) 열차^자동^운전^장치

76. 에이티피 ATP (automatic train protection) 열차^자동^방호^장치

77. 역조작반 驛操作盤 역^제어판

78. 연결열차 連結列車 환승^열차

79. 연선 전화기 沿線電話機 선로변^전화기

80. 운전선도 運轉線圖 열차^운행^도표

81. 운전휴지 運轉休止 운행^중지

82. 유전 遊轉 엔진^공회전

83. 익벽 翼壁 날개벽

84. 인상선 引上線 정리선

85. 입환 入換 차량^정리

86. 장물차 長物車 평판^차

87. 저상홈, 저상폼 低床form (←低床 platform) 낮은^승강장

88. 적치장 積置場 야적장

89. 전식 電蝕 전기^부식

90. 전차대 轉車臺 방향^전환대

91. 정기수선 定期修繕 정기^보수

92. 조발 早發 빠른^출발

93. 종착역 終着驛 마지막^역

94. 차장률 車長率 차^길이율

95. 차중률 車重率 차^무게율

96. 첨두시간 尖頭時間 혼잡^시간

97. 추진운전 推進運轉 밀기^운전

98. 콩코스 concourse 역내^광장

99. 탈선 脫線 탈선

100. 텅레일 tongue rail 방향^전환^레일

101. 팬터그래프 pantograph, pantagraph 차량^집전^장치

102. 포용량 包容量 유치^용량

103. 표준궤 標準軌 표준^레일^간격

104. 하로 下路 궤도^낮추기

105. 해방장치 解放裝置 분리^장치

106. 협궤 狹軌 좁은^레일^간격

107. 홈대합실, 폼대합실 待合室 (←platform 待合室) 승강장^대기실

108. 홈지붕, 폼지붕 form 지붕 (←platform 지붕) 승강장^지붕

109. 활주방지장치 滑走防止裝置 미끄럼^방지^장치

110. 각정열차 各停列車 완행열차

112. 레일진체 rail振替 레일^자리바꿈

113. 열차상간 列車相間 열차^간격

114. 이선운전 異線運轉 비지정^선로^운전

115. 적차중량 積車重量 적재^차^무게

116. 중련 重連 다중^연결

117. 침목갱환 枕木更換 침목^교체



===============================



철도 보안 자물쇠  S-3  S-2  S-1 키(key)



철도용 자물쇠 S-3(대형), S-2(중형), S-1(소형) 쇄정장치 용도구분

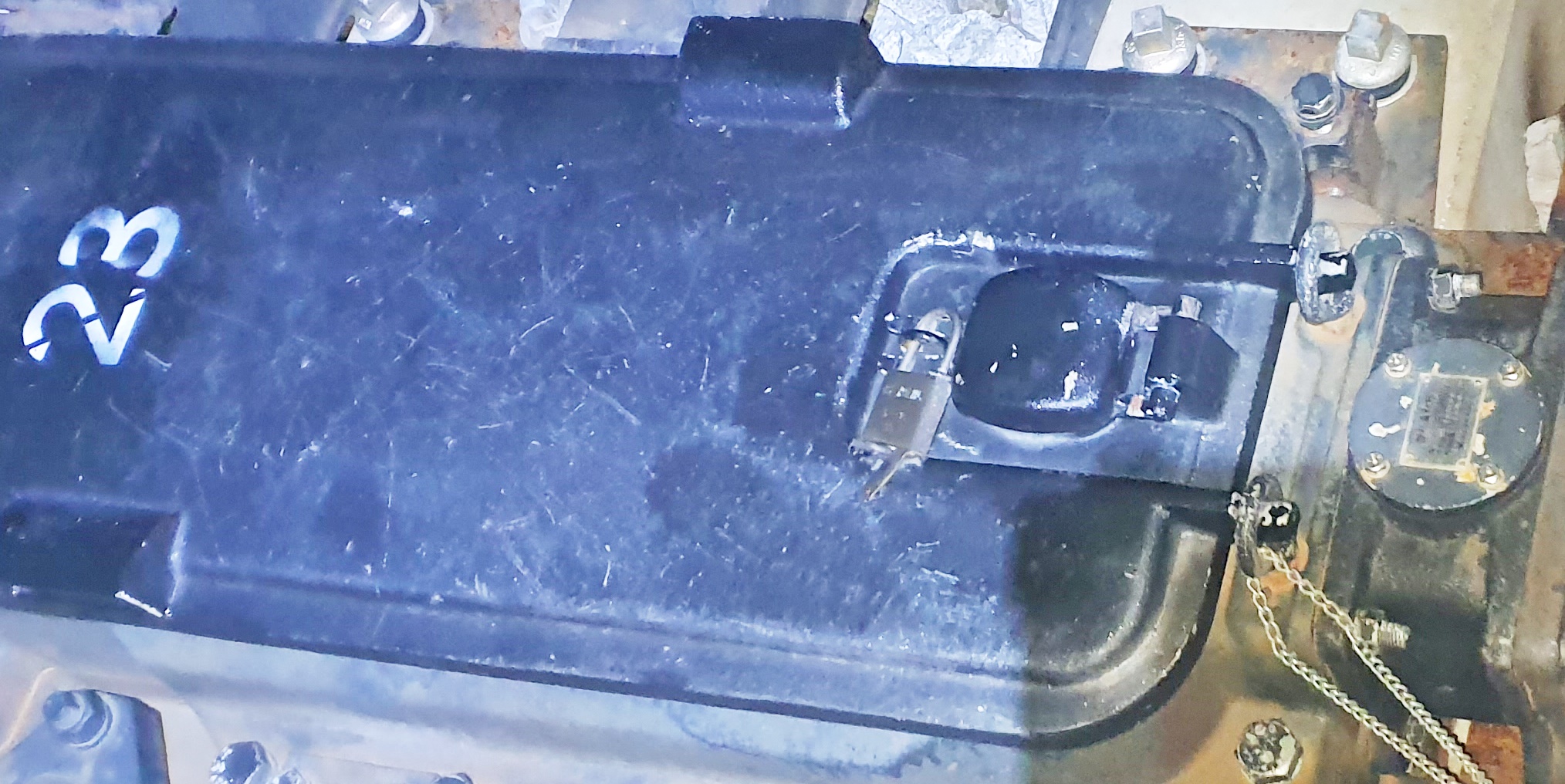

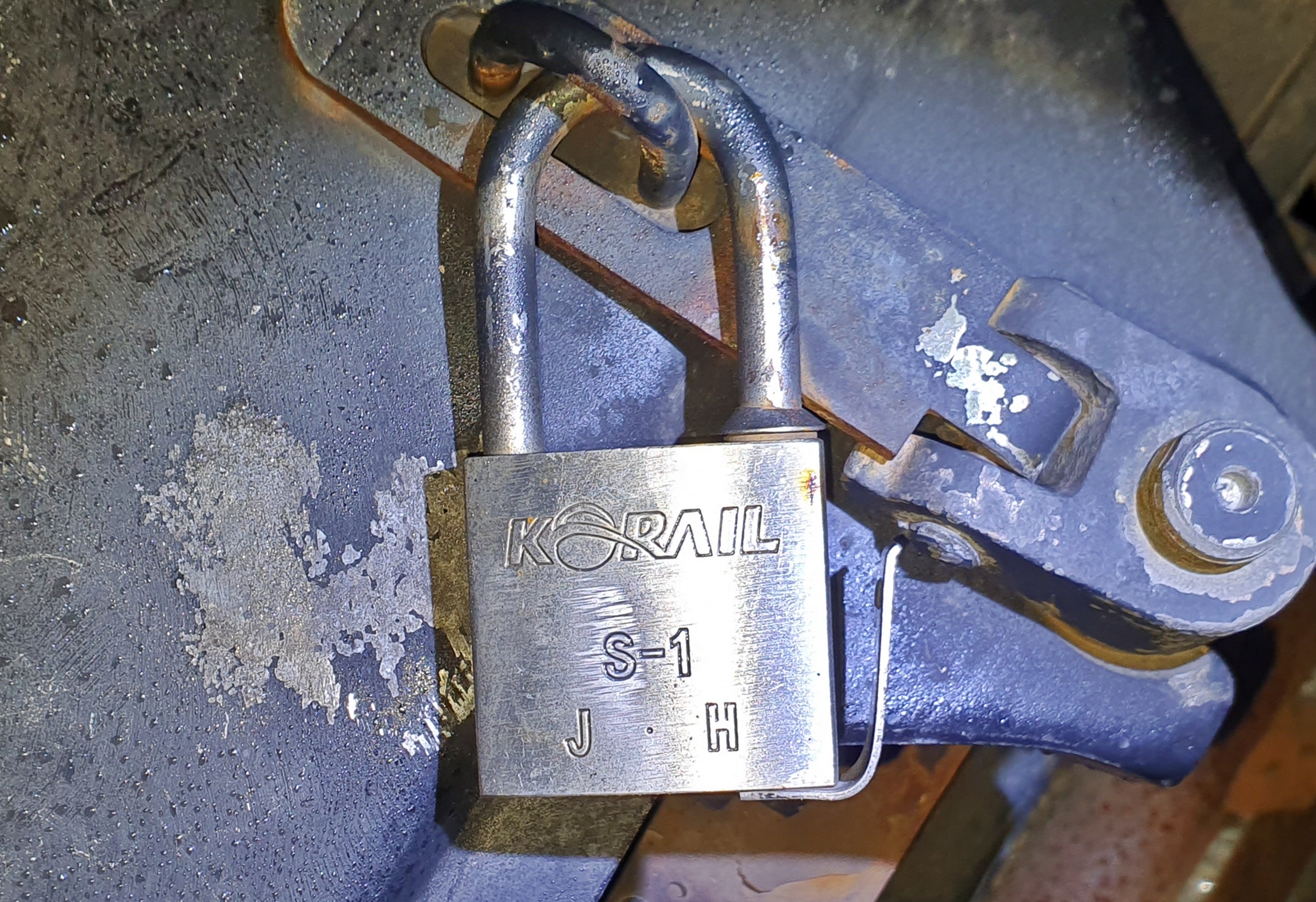

S-1형 자물쇠 : 각종기구함 쇄정 (폐색장치, 임피던스 본드 등 쇄정)

S-2형 자물쇠 : 신호기 쇄정 / 전철기 쇄정 / 무인역 쇄정 용도(유인역 고리형 철사)

S-3형 자물쇠 : 방호울타리 출입문 쇄정 / 시설물 보관장소 등 출입문



※ S-3형과 S-1형 자물쇠가 대부분 사용되고 S-2형 구형 자물쇠는 무인역 선로전환기(전철기)에만 사용하고 있어 보기가 힘들다.



판매처 : 서을시 종로구 소재 대일상사 / 010-5577-8895

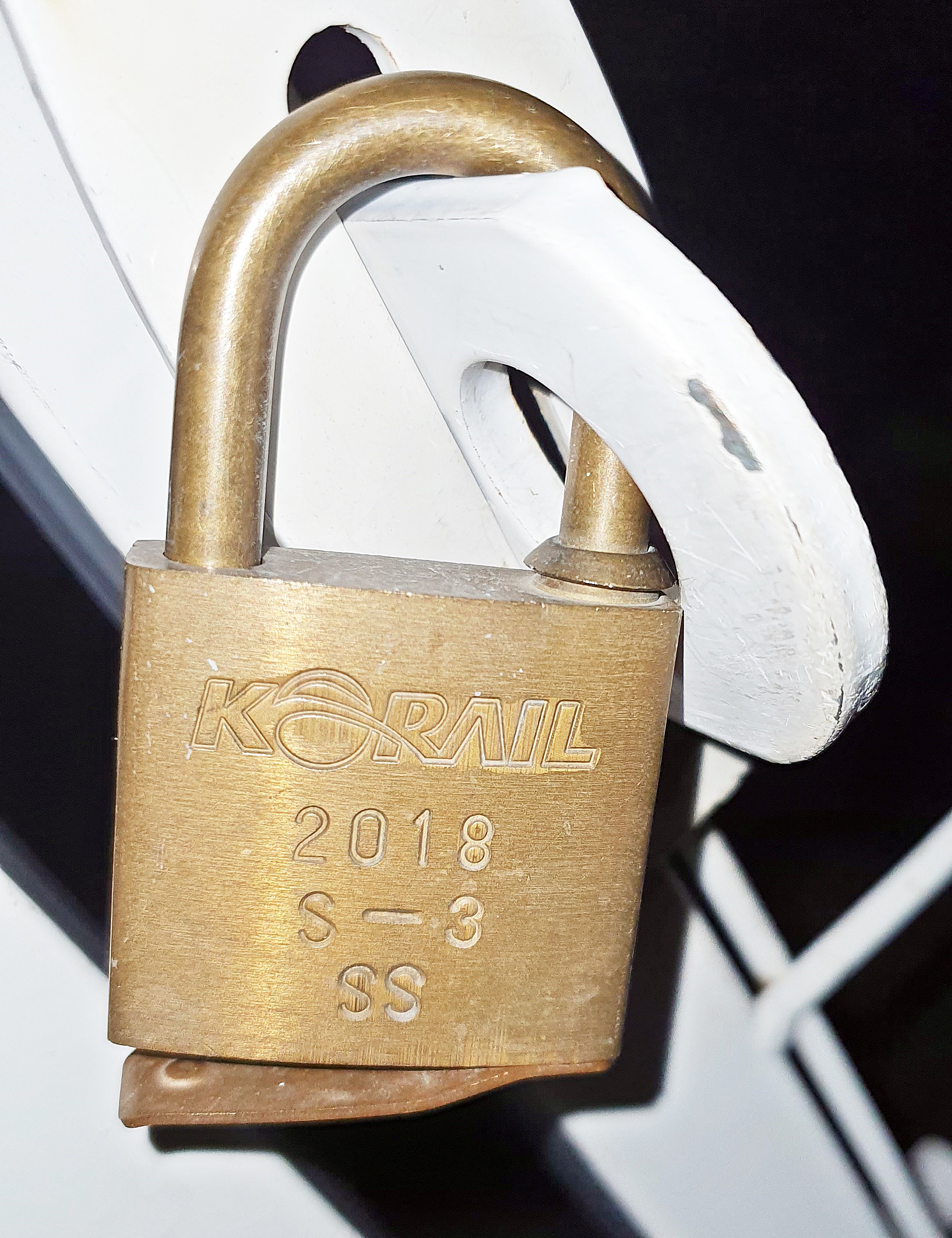

S-3

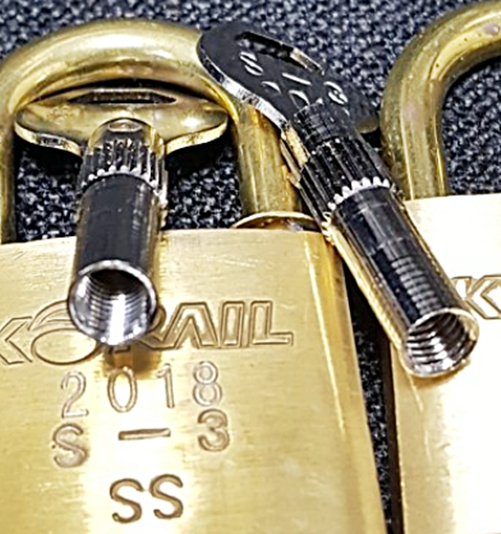

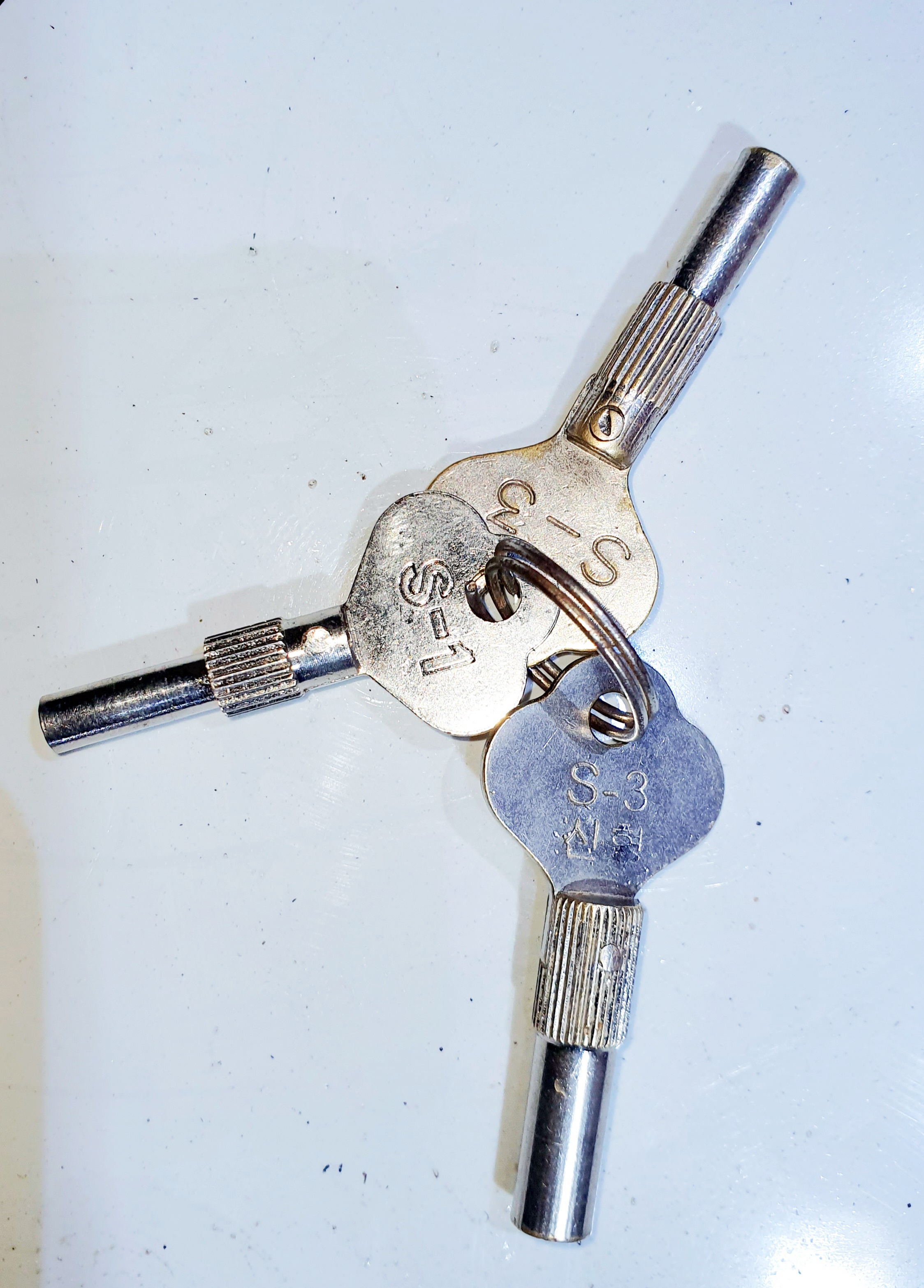

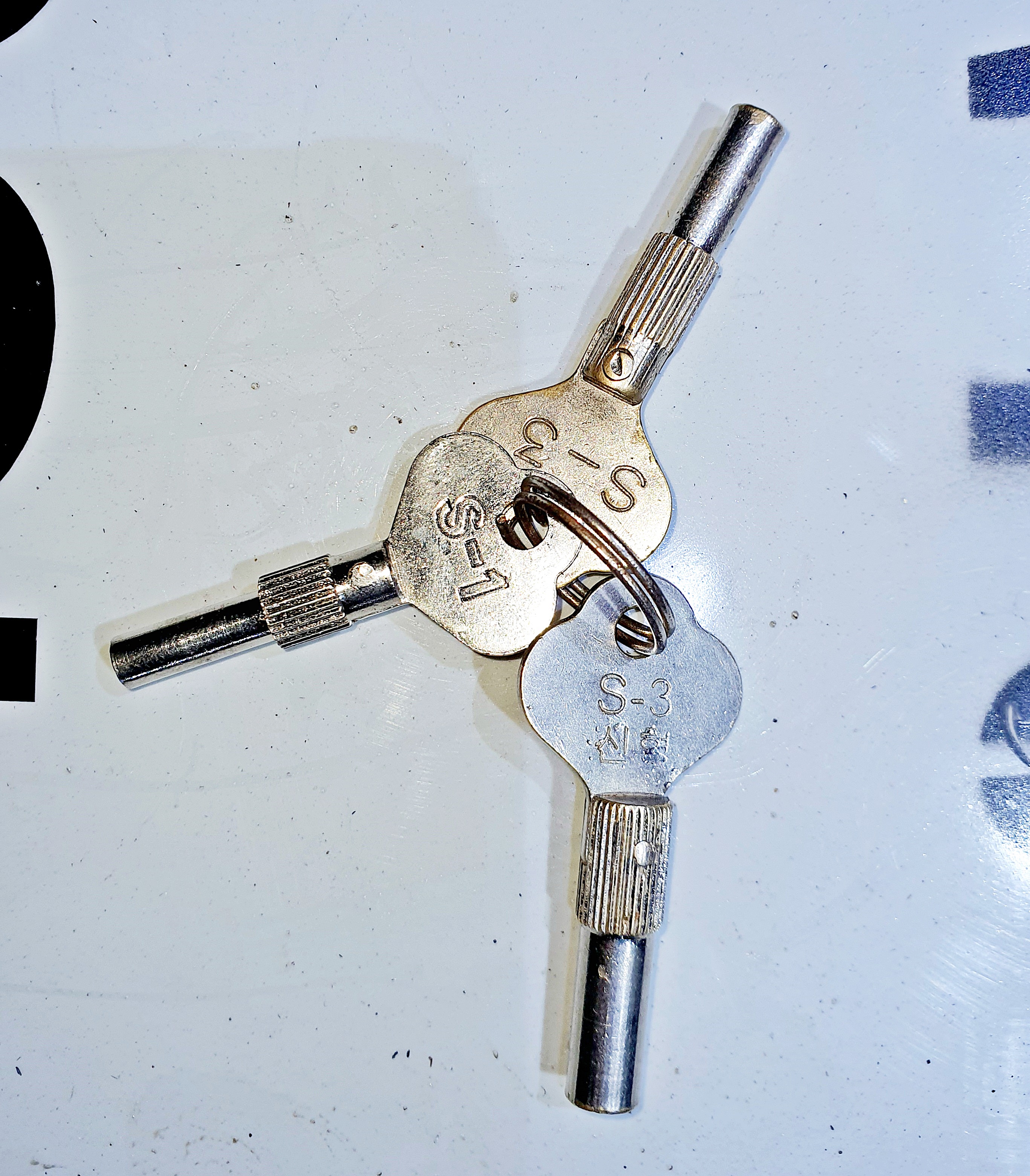

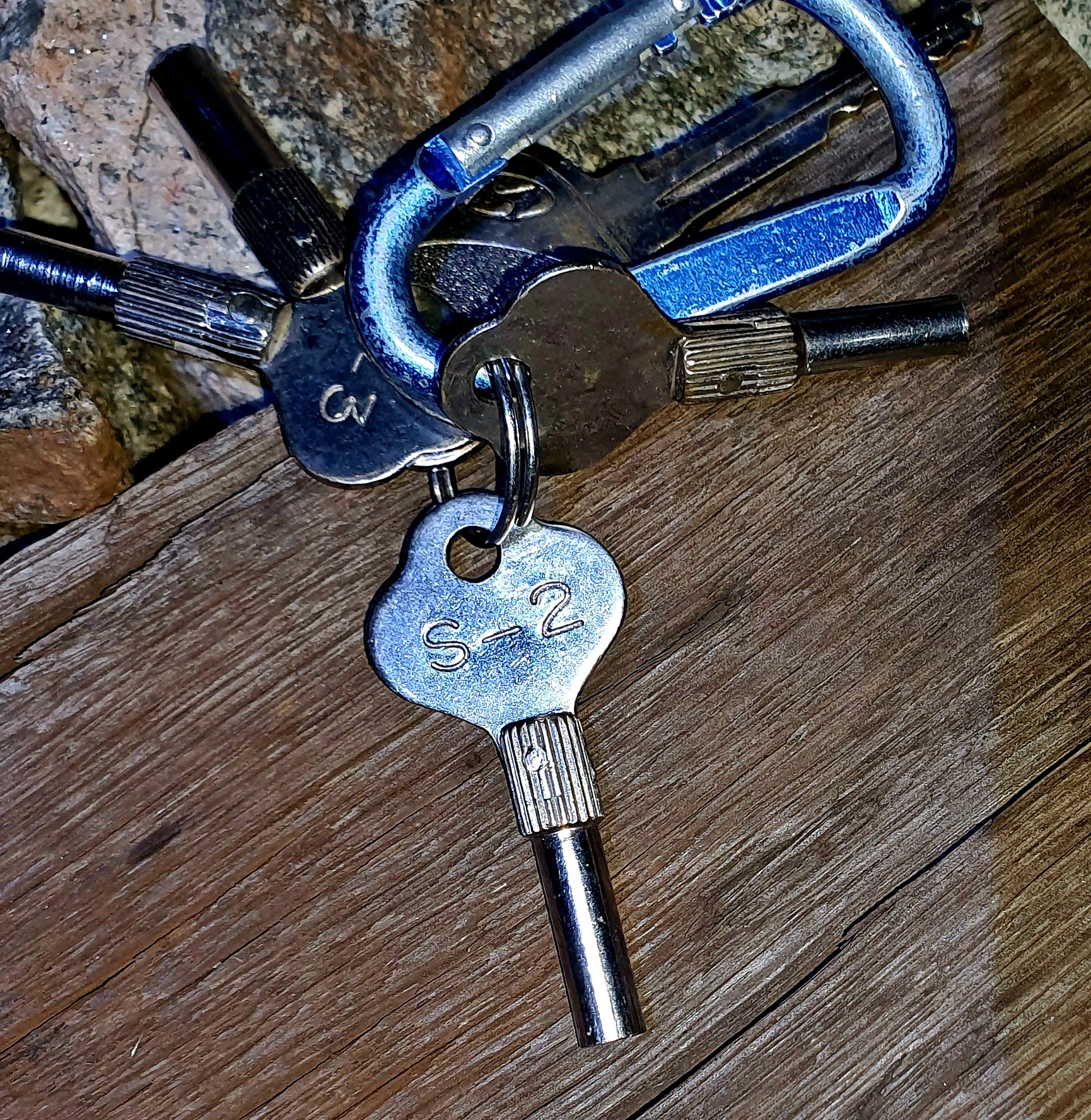

S-3형 키(key) 모습 (S-1형 key는 크기만 약간 작다)

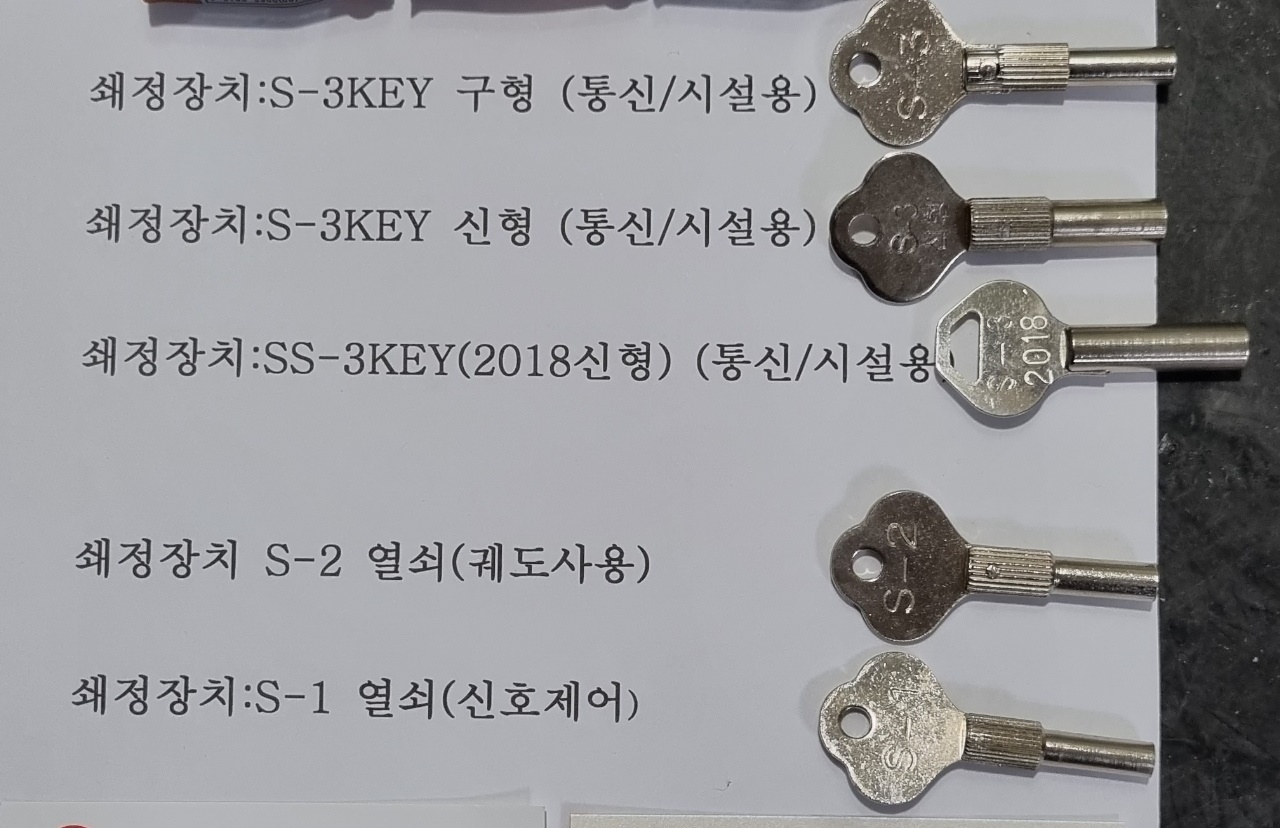

S-3형 키(key)는 신형과 구형이 있다.

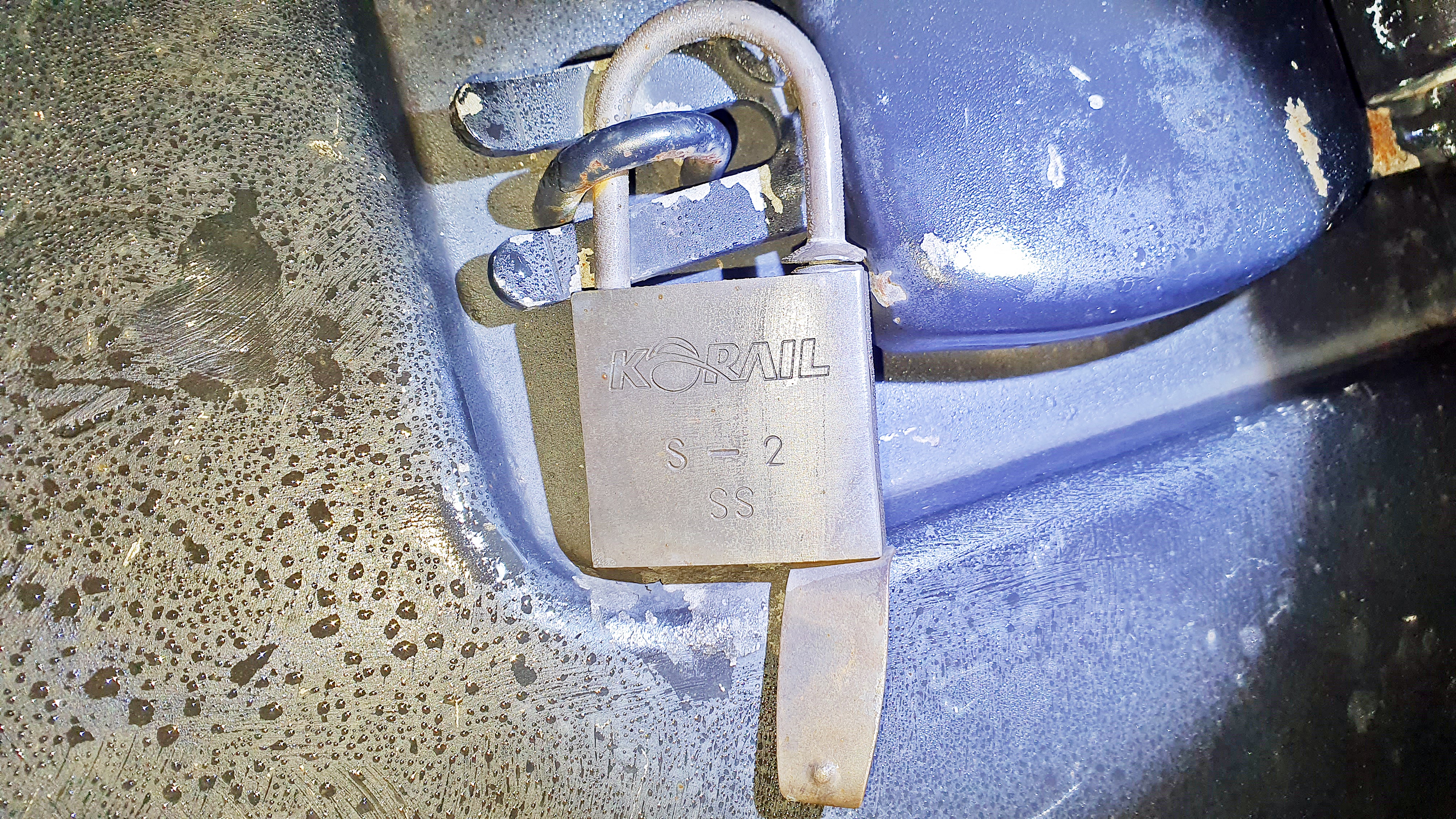

S-2

S-2

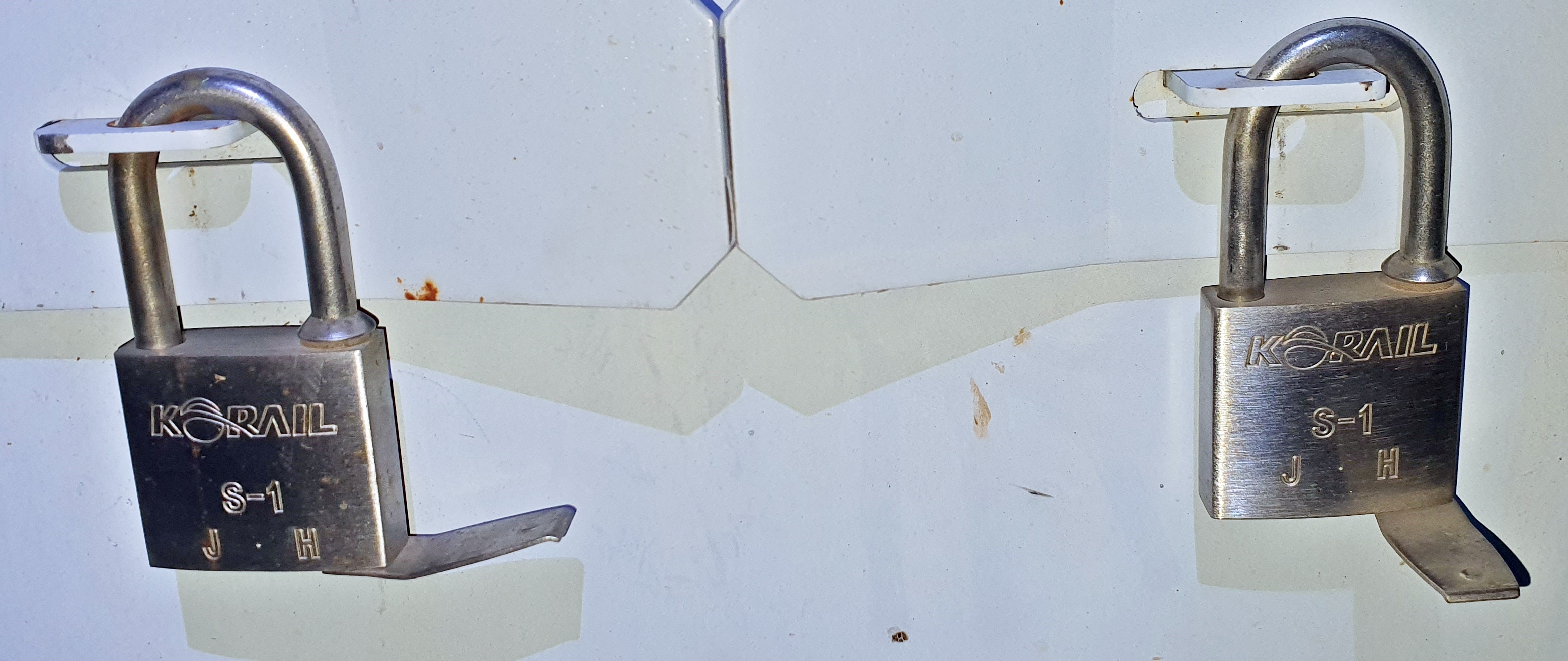

S-1

S-1
